Антенна Антэкс AX-2017P панельная 17 дБ

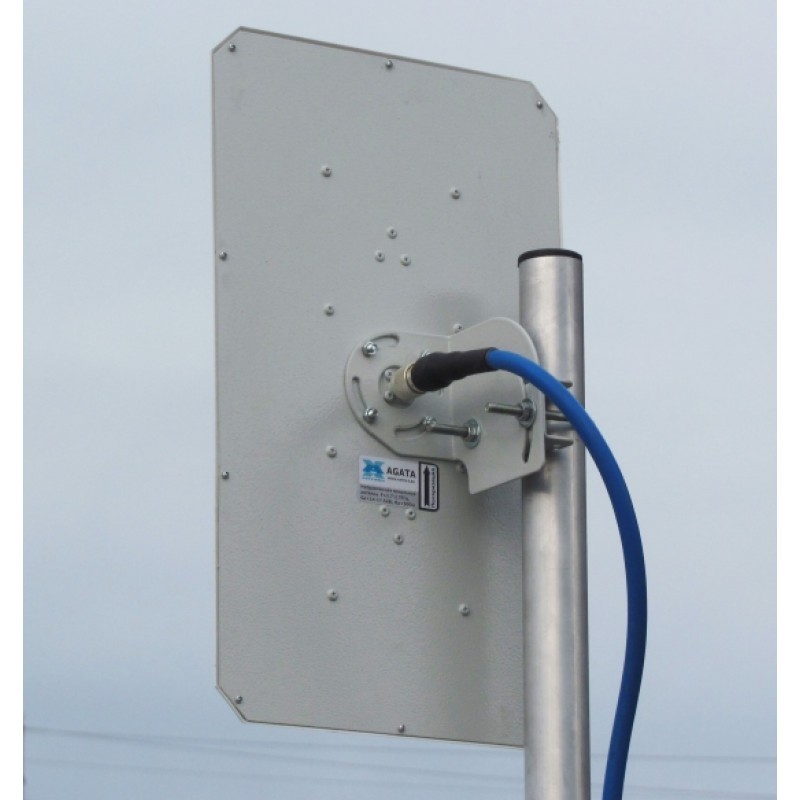

Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Код товара: AX-2017P
Под заказ
Антэкс
1 920 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2017P - 3G уличная панельная на 17 Дб (50 Ом, 3G UMTS 2100)
Полное описание
Входное сопротивление 50 Ом
Коэффицент усиления 17 дБ
Тип антенны панельная
Условия эксплуатации уличная
Заказать товар
Товар доступен только под заказ.
Сроки поставки: 2–3 недели
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Антенна Антэкс AX-2017P панельная 17 дБ
Антенна Антэкс AX-2017P панельная 17 дБ
Под заказ
1 920 руб. / шт.

Общие сведения

Панельная антенна AX-2017P  предназначена для использования в комплекте модемами (роутерами)  3G (UMTS 2100)

 Тип антенны – синфазная полосковая решетка.

 Достоинства:

  • Высокий коэффициент усиления и низкий КСВ.
  • Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.
  • Крепление позволяет изменять угол наклона и поляризацию антенны.

  • Активные излучателя антенны укрыты в пластиковый корпус.
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

Комплект поставки:

  • Антенна AX-2017P
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон)

 Дополнительное оборудование:

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутераТип адаптераКабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278sTS-9 / SMA-femaleSMA-male / N-male
E3372, E3276 (М150-1),   E3272CRC-9 / SMA-femaleSMA-male / N-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female SMA-male / N-male
Sierra Wireless AirPrime® EM7455 MHF-4 / SMA-femaleSMA-male / N-male
LU-150/156MS-156/ SMA-femaleSMA-male / N-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400,
не требуетсяSMA-male / N-male

Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

 Подключение внешней антенны к модему  HUAWEI  E1820 дает положительный эффект только в зонах уверенного приема.

  В случае если вы хотите подключить антенну к 3G роутеру типа Huawei B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с  антенным выходом, вам будет необходима данная кабельная сборка.

Бренд 6705
Артикул AX-2017P
Вид Антенна
Входное сопротивление 50 Ом
Коэффицент усиления 17 дБ
Тип антенны панельная
Условия эксплуатации уличная
SKU 100000373
Входное сопротивление, Ом 50
Габаритные размеры без крепления, м 0,45х0,24х0,05
Допустимая мощность, Вт 10
Защитное покрытие порошковая полимерная краска
Коэффициент усиления, дБи 16÷17
КСВ в рабочем диапазоне частот, не более 1,5
Масса 1800 г
Материал антенны сталь, оцинкованная сталь
Материал кожуха Поликарбонат+ABS
Модель AX-2017P
Отношение вперед/назад, дБ не менее 20
Поляризация вертикальная/горизонтальная
Рабочий диапазон частот, МГц 1900-2200
Разъемы N-female
Уровень боковых лепестков, дБ не более -13
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° 16÷19
Ширина лепестков ДН в Н-плоскости (вертикальной), ° 32÷40
