Параболическая антенна Vika-0.8-1700/4200 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

5G (n78)
4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-4200 МГц.

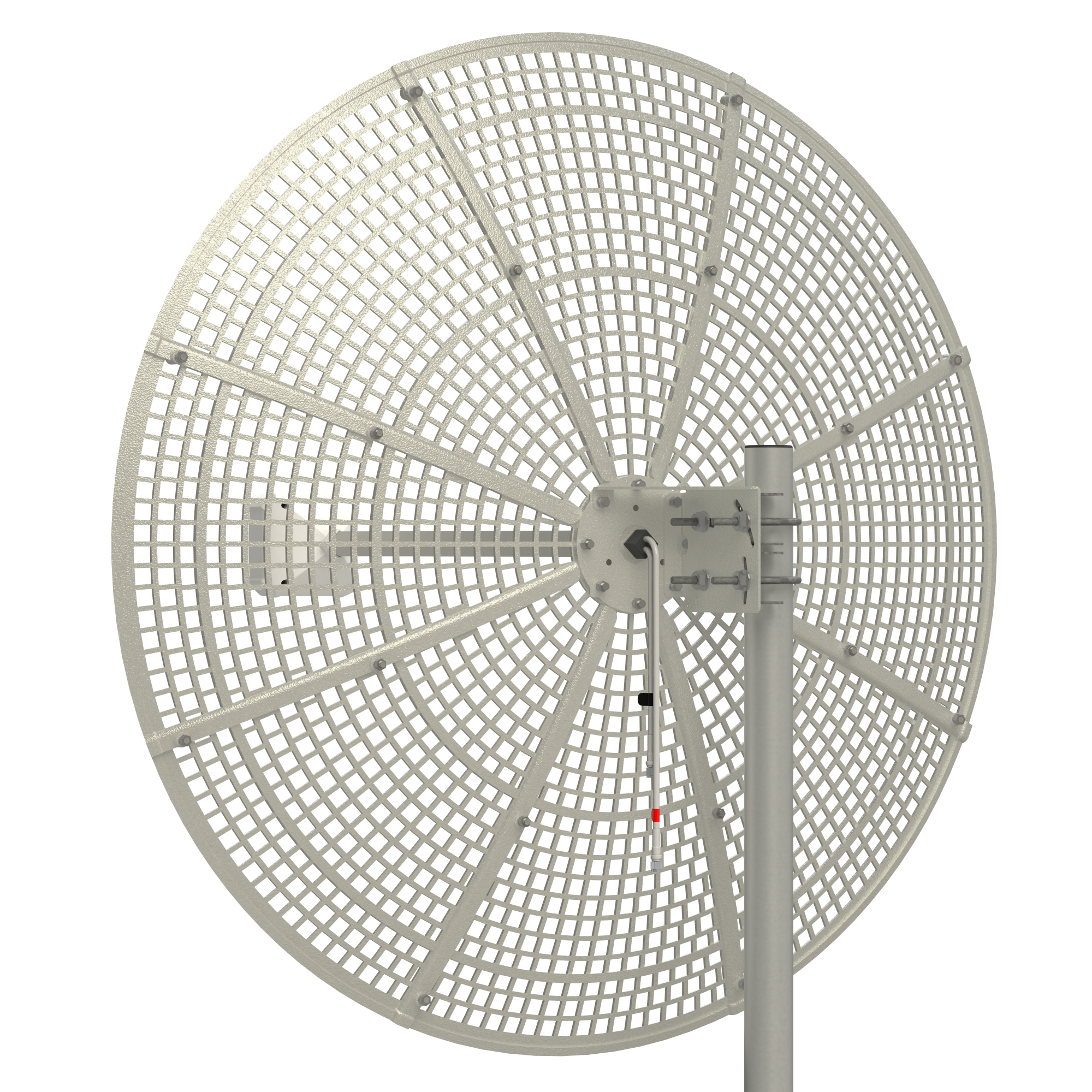

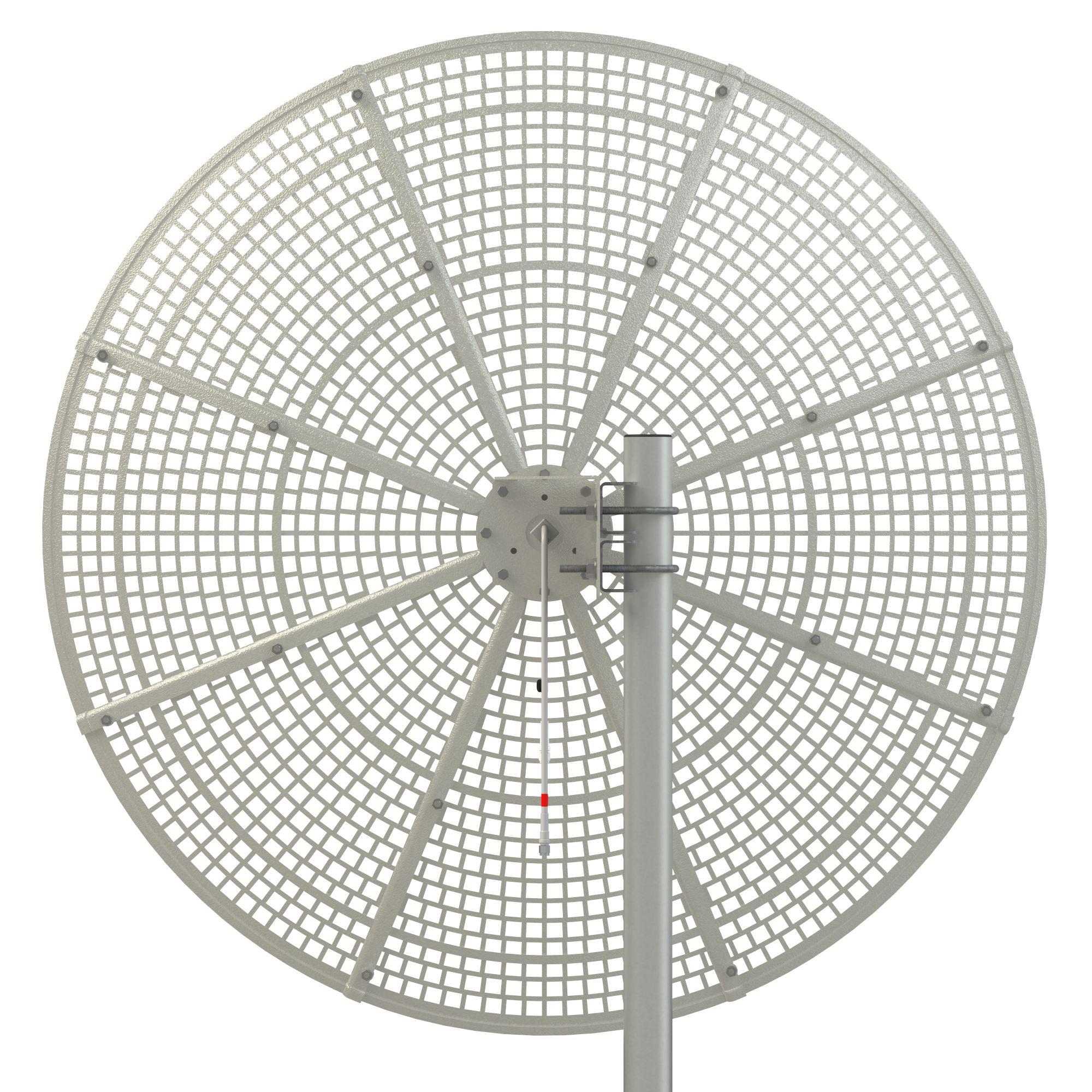

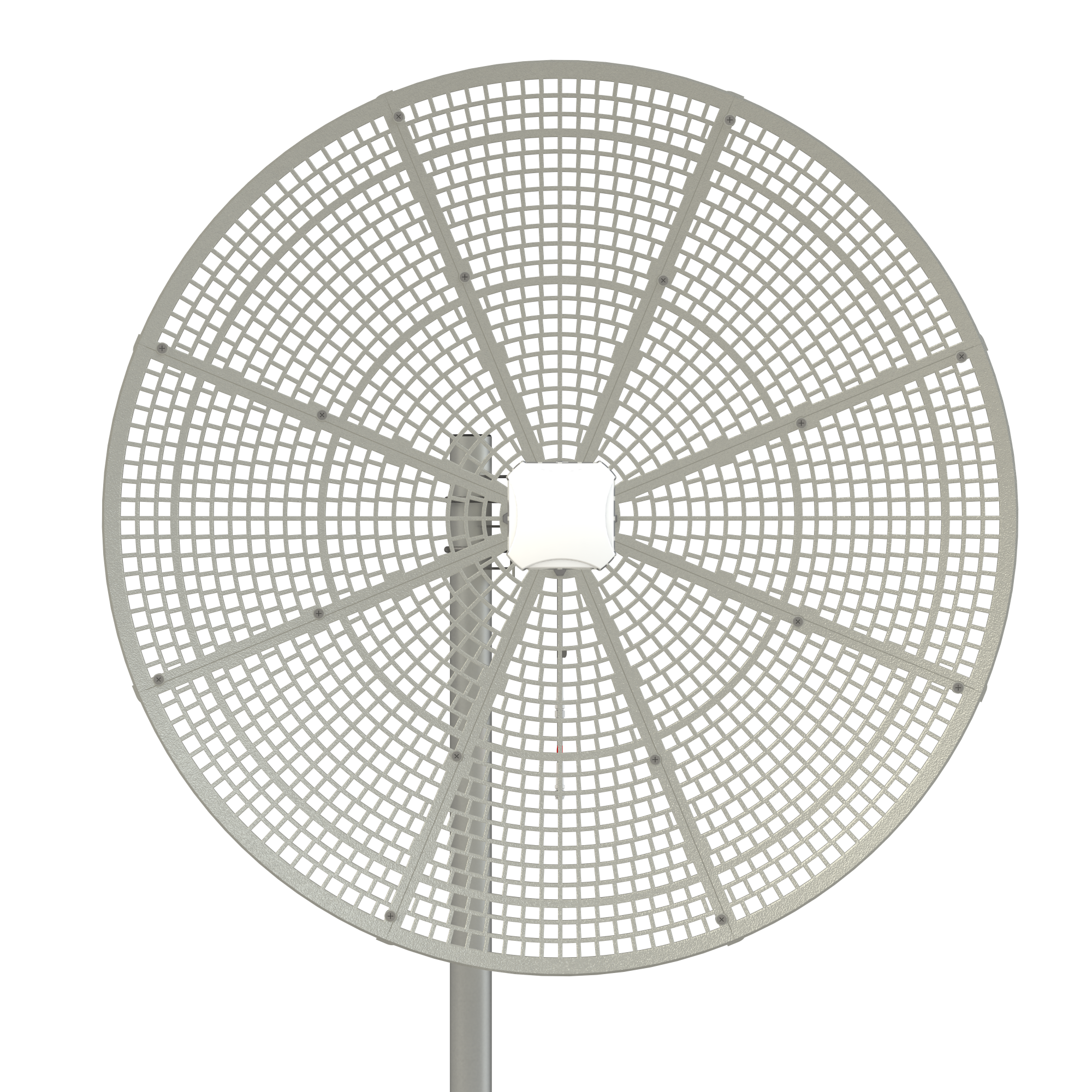

Vika-0.8-1700/4200 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.



Достоинства антенны Vika-0.8-1700/4200 MIMO:

Высокий коэффициент усиления в широкой полосе частот
Низкая парусность благодаря ячеистой структуре рефлектора
Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора
Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема
Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
Активные излучатели антенны укрыты в пластиковый корпус
Защитные покрытия на всех металлических деталях
Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

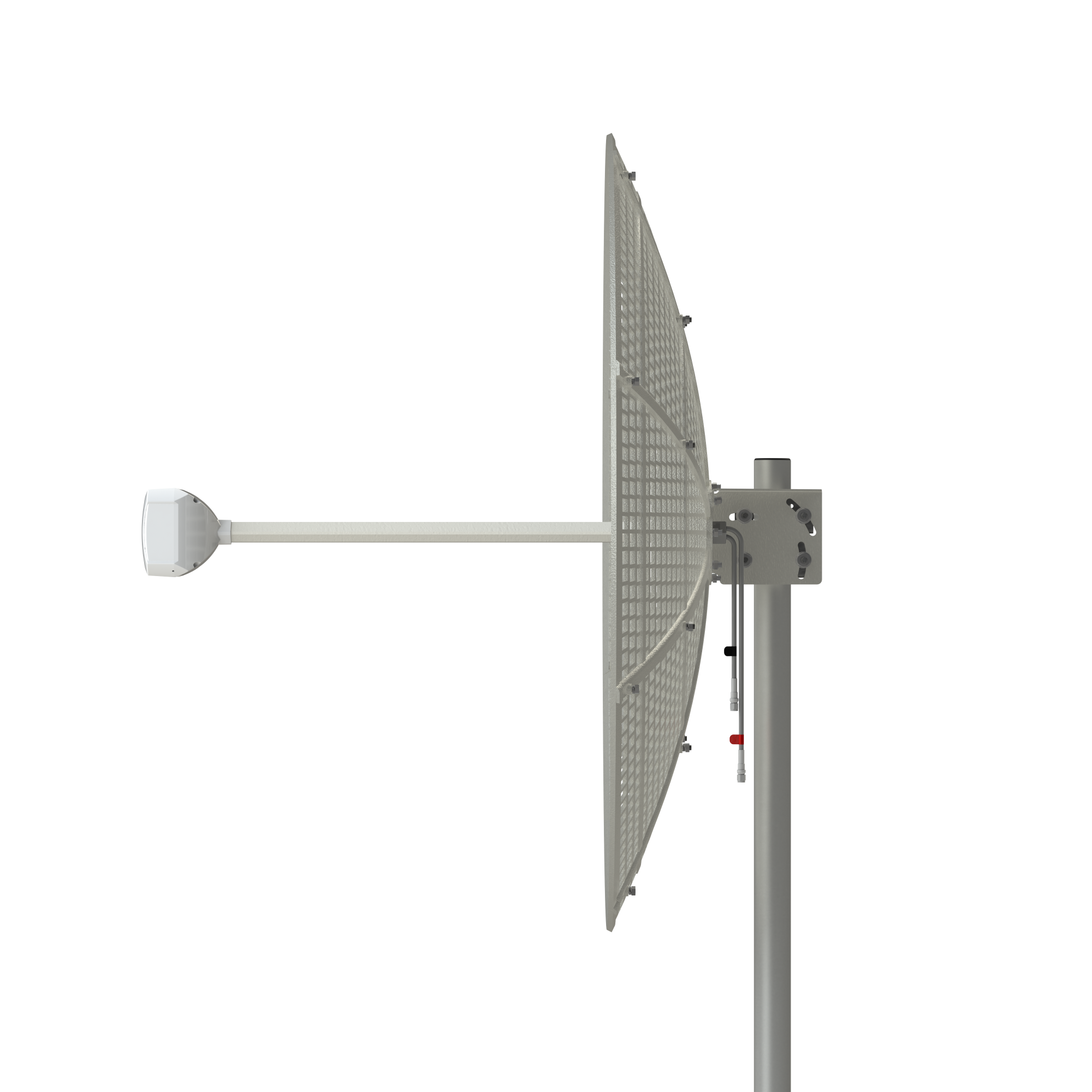

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Электрические характеристики антенны

Рабочий диапазон частот, МГц 1700-4200

Усиление в рабочем диапазоне, dBi 2 x 20.5-26

Ширина ДН  в Н-плоскости, град 9-14

Ширина ДН  в Е-плоскости, град 6-15

Уровень боковых лепестков, dB не более -15

Отношение вперед/назад, dB не менее 22

Развязка между портами, не менее, dB 25

Входное сопротивление, Ом 50

КСВ в рабочем диапазоне, не более 2

Допустимая мощность, Вт 10

Поляризация принимаемых/излучаемых волн

Вертикальная + горизонтальная,X-pol

Механические характеристики:

Масса без крепления, 3915 г

Габаритные размеры без крепления, 0.8 x 0.8 x 0,42 м.

Разъем 2 x SMA-male/2 x N-female

Материал защитной коробки

Поликарбонат

Материал антенны

Сталь, оцинкованная сталь, алюминий

Диапазон рабочих температур, гр. Цельсия

От -50оC до +80оC
