Прямофокусная параболическая антенна Vika-1.1-1700/4200 MIMO V2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

5G (n78)
4G (LTE1800, LTE2100, LTE2300, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-4200 МГц.
Vika-1.1-1700/4200 MIMO V2 – это усовершенствованная версия популярной антенны Vika-27 MIMO, сохранившая все ключевые преимущества предшественницы, но с расширенным частотным диапазоном и с более компактным облучателем. Антенна является узконаправленной и идеально подходит для использования в системах усиления сотовой связи и беспроводного интернета.

Тип антенны – прямофокусная зеркальная антенна со штампованным рефлектором. Новая технология производства рефлектора обеспечивает повышенную прочность, точность геометрии и улучшенные отражательные свойства, что положительно сказывается на эффективности работы антенны.

Особенности и преимущества новой модели Vika-1.1-1700/4200 MIMO V2:

Улучшенная конструкция рефлектора
    Штампованный рефлектор обеспечивает высокую точность формы, что улучшает осесимметричность диаграммы направленности.
    Новая технология производства повышает коррозийную устойчивость и долговечность антенны.
Компактность при транспортировке

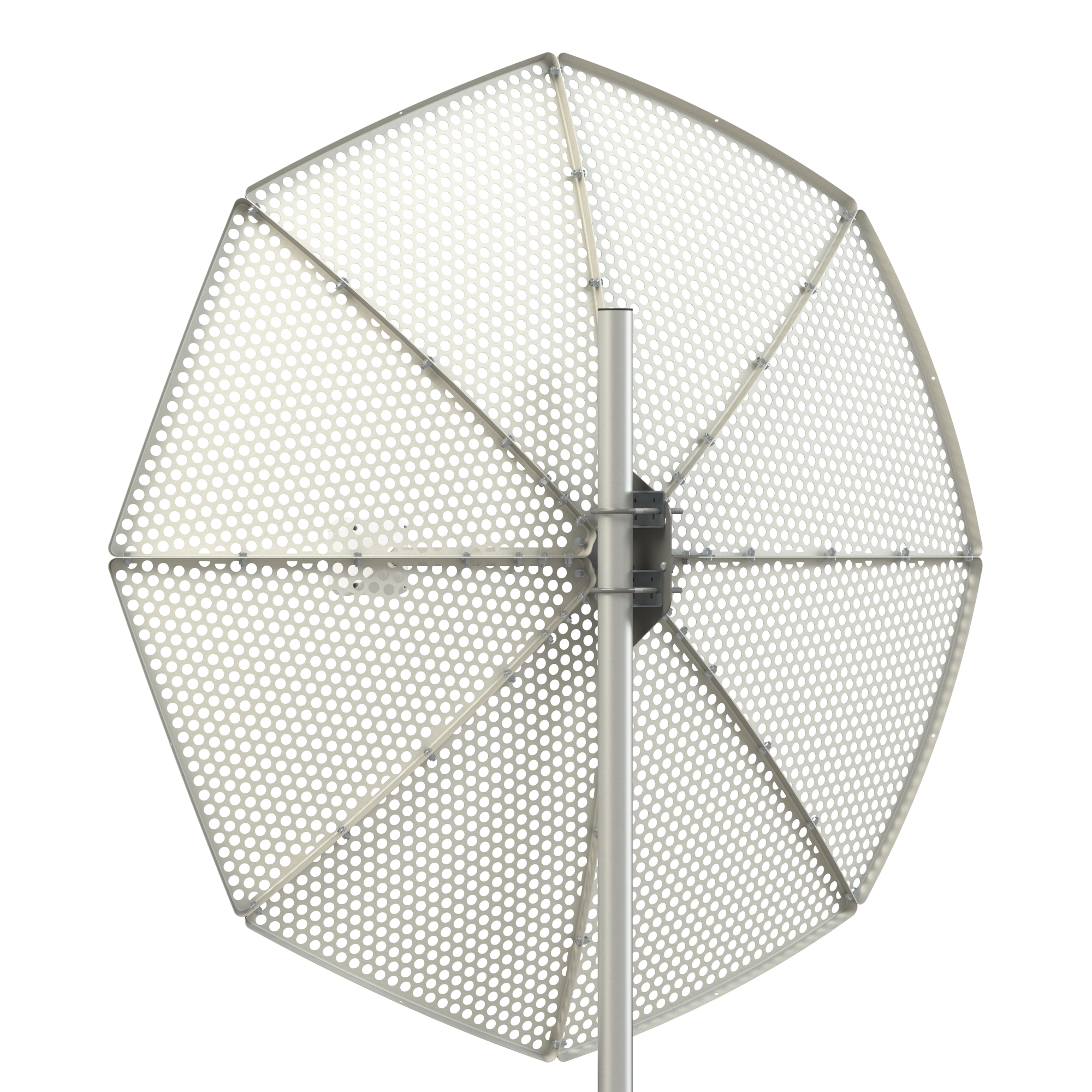

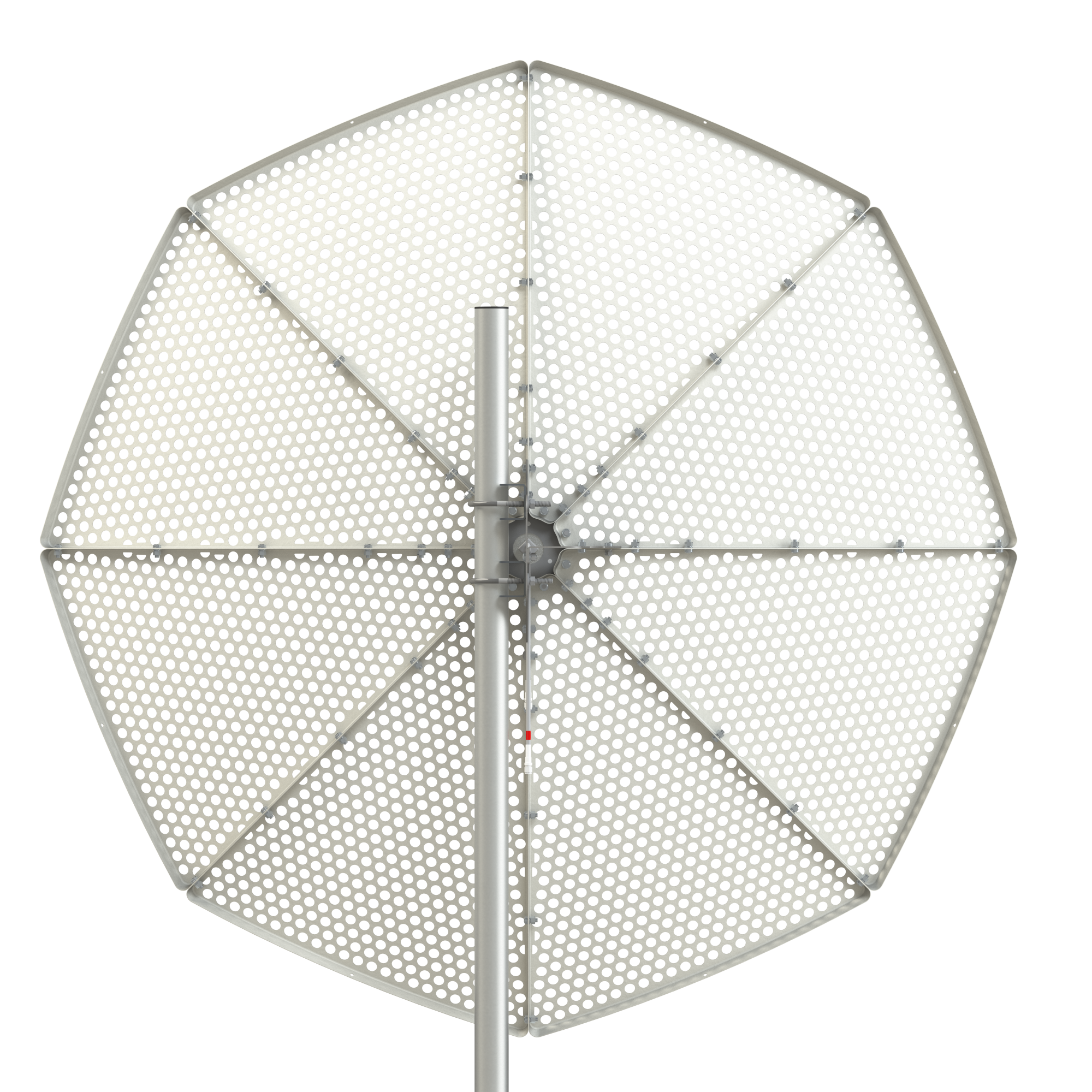

     Разборная конструкция антенны (зеркало собирается из восьми сегментов) теперь имеет меньшие габариты в разобранном состоянии.
Высокий коэффициент усиления
     Антенна обеспечивает стабильно высокий коэффициент усиления в широкой полосе частот, что делает её идеальной для работы в различных стандартах связи.
Отсутствие необходимости подстройки фокусного расстояния
     Как и в предыдущей модели, в конструкции облучателя использованы проверенные решения, обеспечивающие стабильность фазового центра для всего рабочего диапазона частот. Это исключает необходимость подстройки при смене оператора или частотного диапазона.
Регулировка угла наклона поляризации
     Крепление облучателя позволяет изменять угол наклона поляризации без необходимости демонтажа антенны, что упрощает настройку и повышает эффективность работы в сложных условиях приема.
Защитные покрытия и устойчивость к внешним воздействиям
     Сегменты рефлектора изготовлены из оцинкованной стали и дополнительно покрываются полимерной порошковой краской, что делает антенну крайне устойчивой к погодным воздействиям в процессе эксплуатации.
Режимы MIMO 2x2 и Diversity

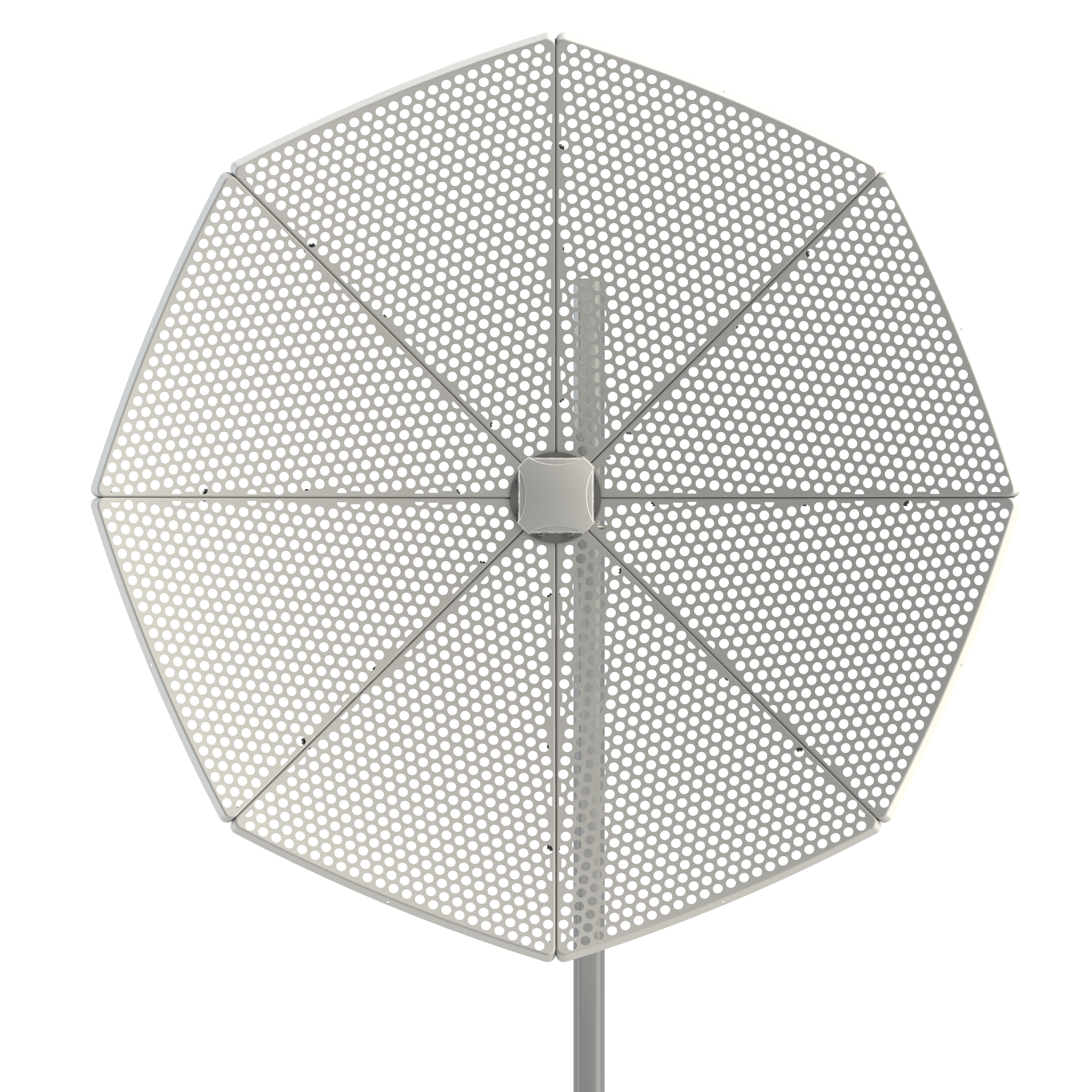

     Внутри облучателя расположены две излучающие системы с ортогональной поляризацией, что позволяет использовать антенну в режиме MIMO 2x2 или технологии Diversity для повышения качества сигнала.
Удобство монтажа и настройки

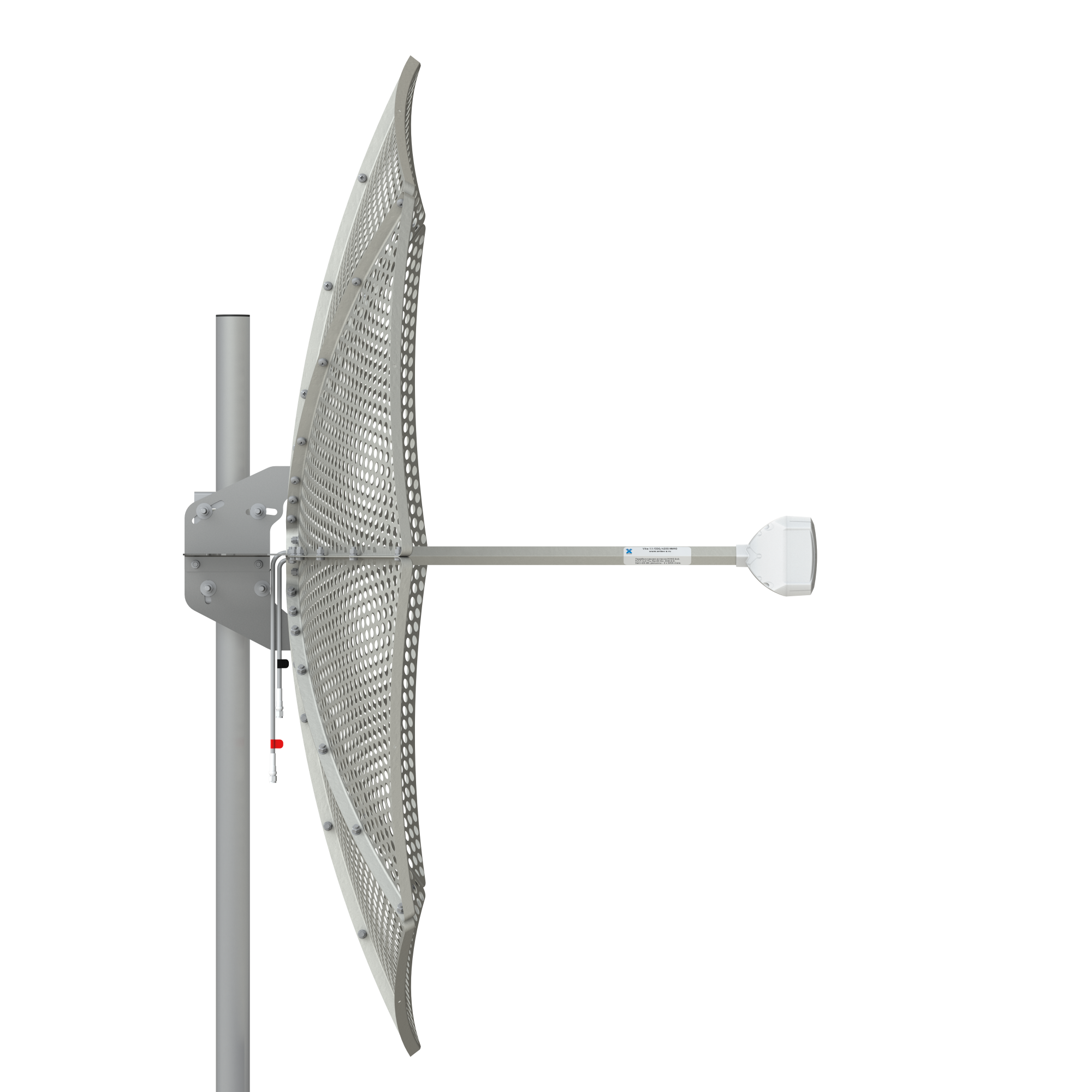

     Крепление антенны позволяет устанавливать её на вертикальной трубе с возможностью регулировки угла наклона (+/-15 градусов) и изменения азимута (поворот вокруг вертикальной оси).

Электрические характеристики антенны

Рабочий диапазон частот, МГц 1700-4200

Усиление в рабочем диапазоне, dBi 2 x 23-29

Ширина ДН  в Н-плоскости, град 5,4-10

Ширина ДН  в Е-плоскости, град 5-10,5

Уровень боковых лепестков, dB не более -17

Отношение вперед/назад, dB не менее 24

Развязка между портами, не менее, dB 25

Входное сопротивление, Ом 50

КСВ в рабочем диапазоне, не более 2

Допустимая мощность, Вт 10

Поляризация принимаемых/излучаемых волн

Вертикальная + горизонтальная,X-pol

Механические характеристики:

Масса без крепления, 4550 г

Габаритные размеры без крепления, 1,1 x 1,1 x 0,59 м

Разъем 2 x SMA-male/2 x N-female

Материал защитной коробки

Поликарбонат

Материал антенны

Сталь, оцинкованная сталь, алюминий

Диапазон рабочих температур, гр. Цельсия

От -50oС до +80oС
