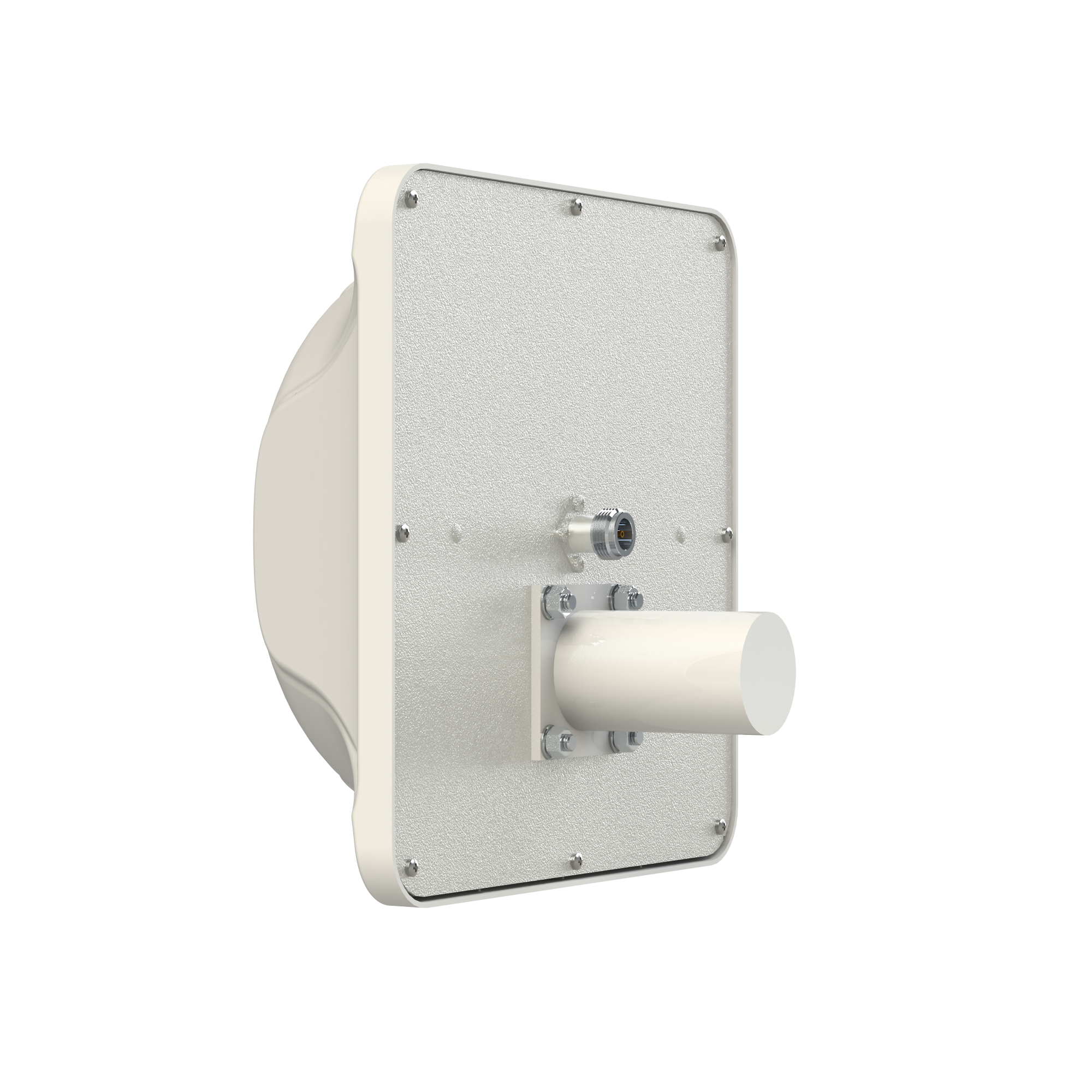

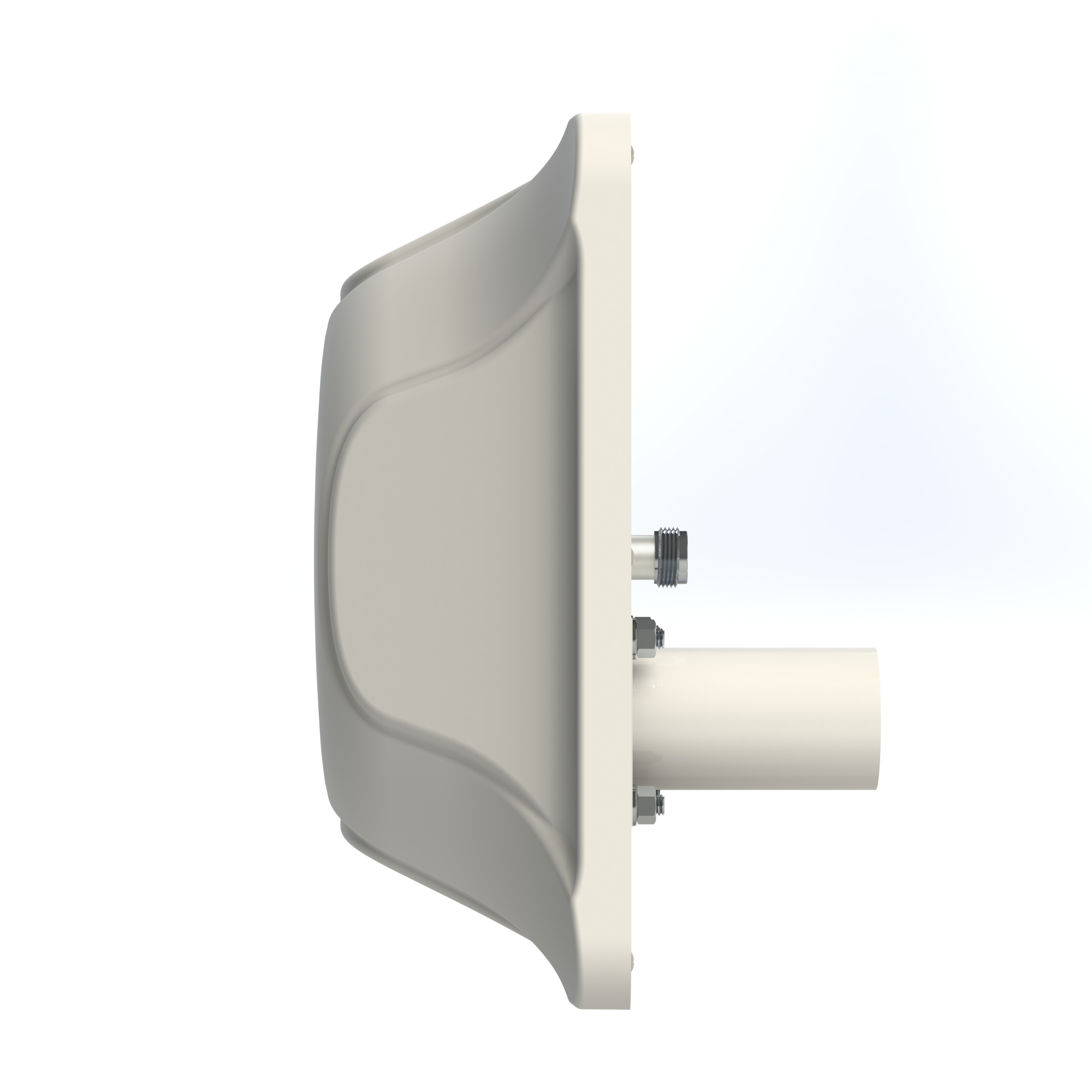

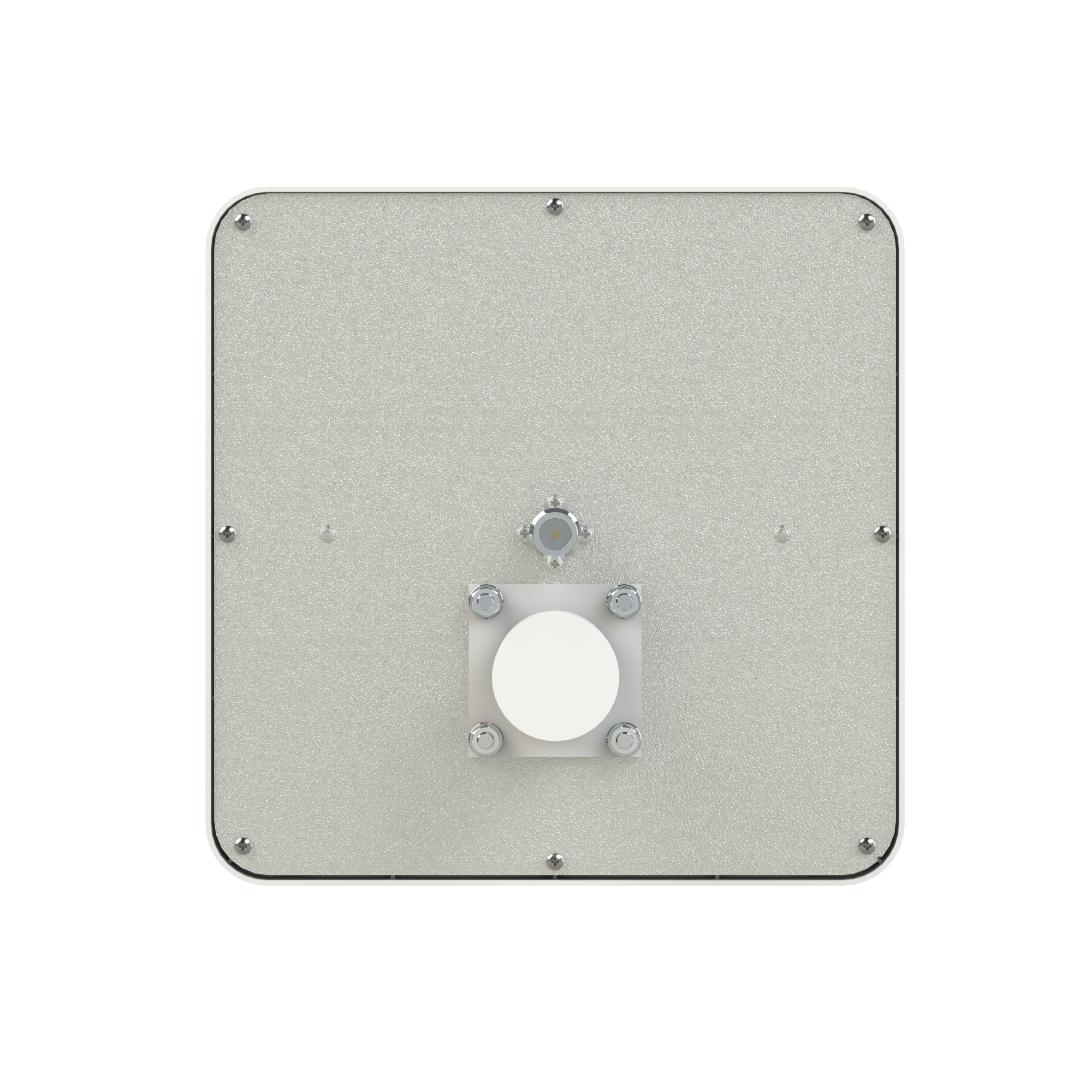

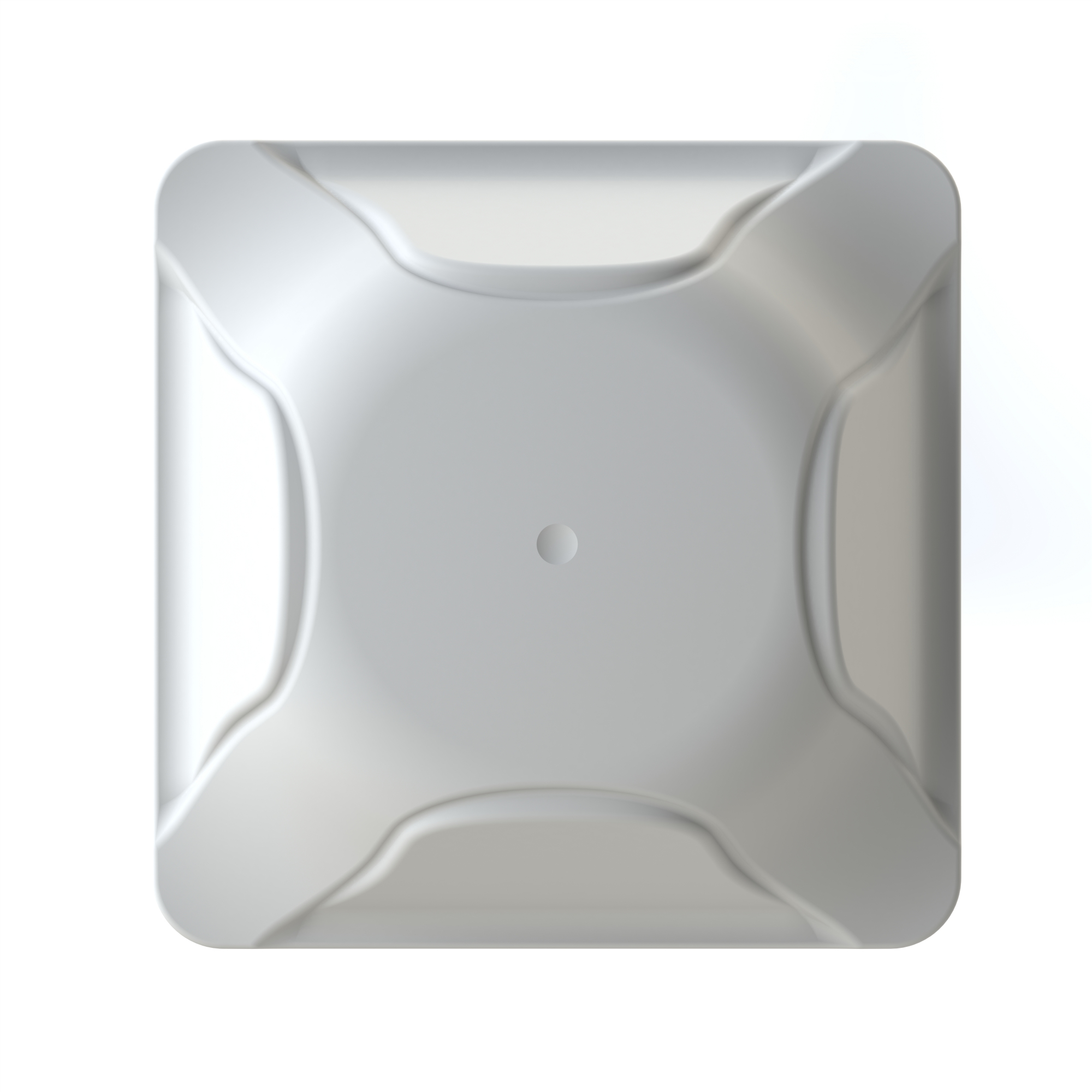

Облучатель AX-1600 OFFSET предназначены для использования в комплекте с устройствами, роботающими в диапазоне 1400-1800 МГц. Облучатель имеет один вход с линейной поляризацией излучаемого поля.  Облучатель имеет ширину диаграммы направленности порядка 98-113 градусов по уровню -10dB и рекомендуется к установке на короткофокусные рефлекторы  (F/D=0.5). Излучатель надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Облучатель снабжен разъемами типа N-female / F-female.

Электрические характеристики антенны

AX-1600 OFFSET

Рабочий диапазон частот, МГц 1400-1800

Собственное усиление в рабочем диапазоне, dBi 9

Результирующее усиление при различных диаметрах офсетной параболической антенны (на частоте 1600 МГц)

0,6 м  18,3

0,9 м  21,5

1,2 м  24,3

1,5 м  26,3

Результирующая ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 1600 МГц)

0,6 м  21

0,9 м  14

1,2 м  10

1,5 м  8

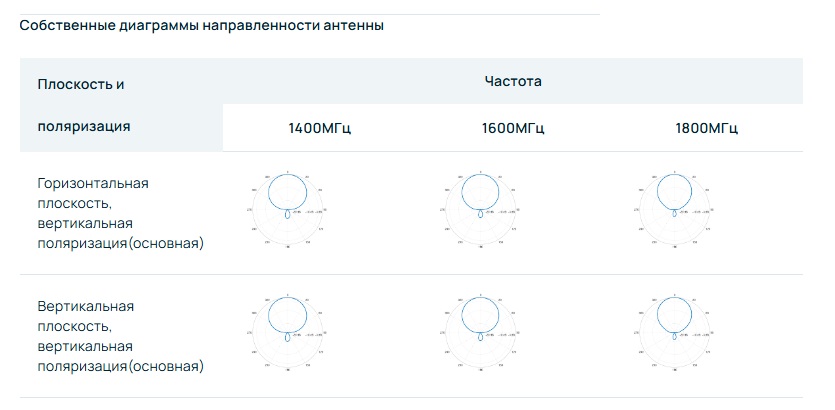

Ширина ДН по уровню -10 в Н-плоскости, град 98-113

Ширина ДН по уровню -10 в Е-плоскости, град 98-113

Отношение вперед/назад, dB не менее 20

Входное сопротивление, 50 Ом

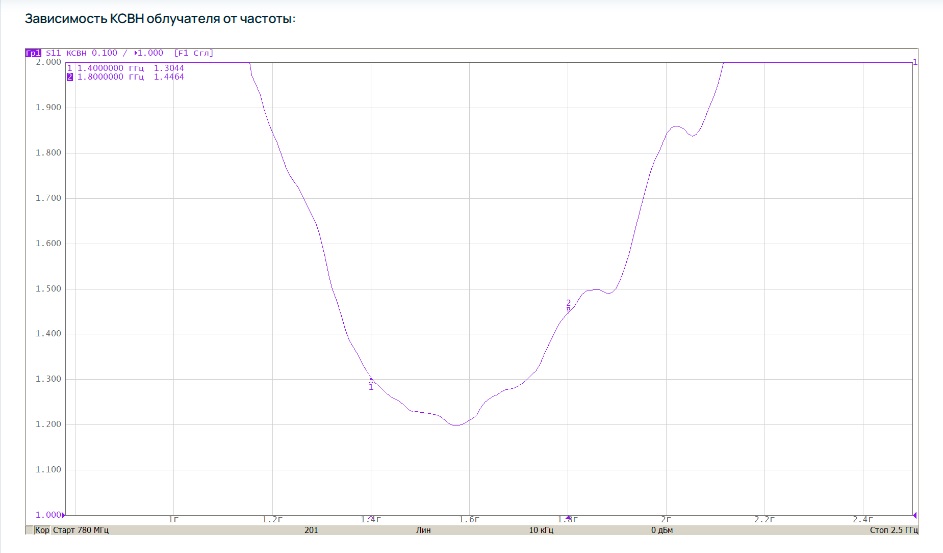

КСВ в рабочем диапазоне, не более 1,5

Допустимая мощность, 50 Вт

Поляризация принимаемых/излучаемых волн Линейная

Механические характеристики:

Масса без крепления, 500 г

Габаритные размеры без крепления, 200 х 200 х 95 м

Разъем N-female

Материал защитной коробки Поликарбонат

Материал антенны Сталь, Оцинкованная сталь

Защитное покрытие антенны Порошковое полимерное покрытие

Диапазон рабочих температур, гр. Цельсия От -50℃ до +80℃
