Антенна Антэкс AX-2014P панельная 14 дБ

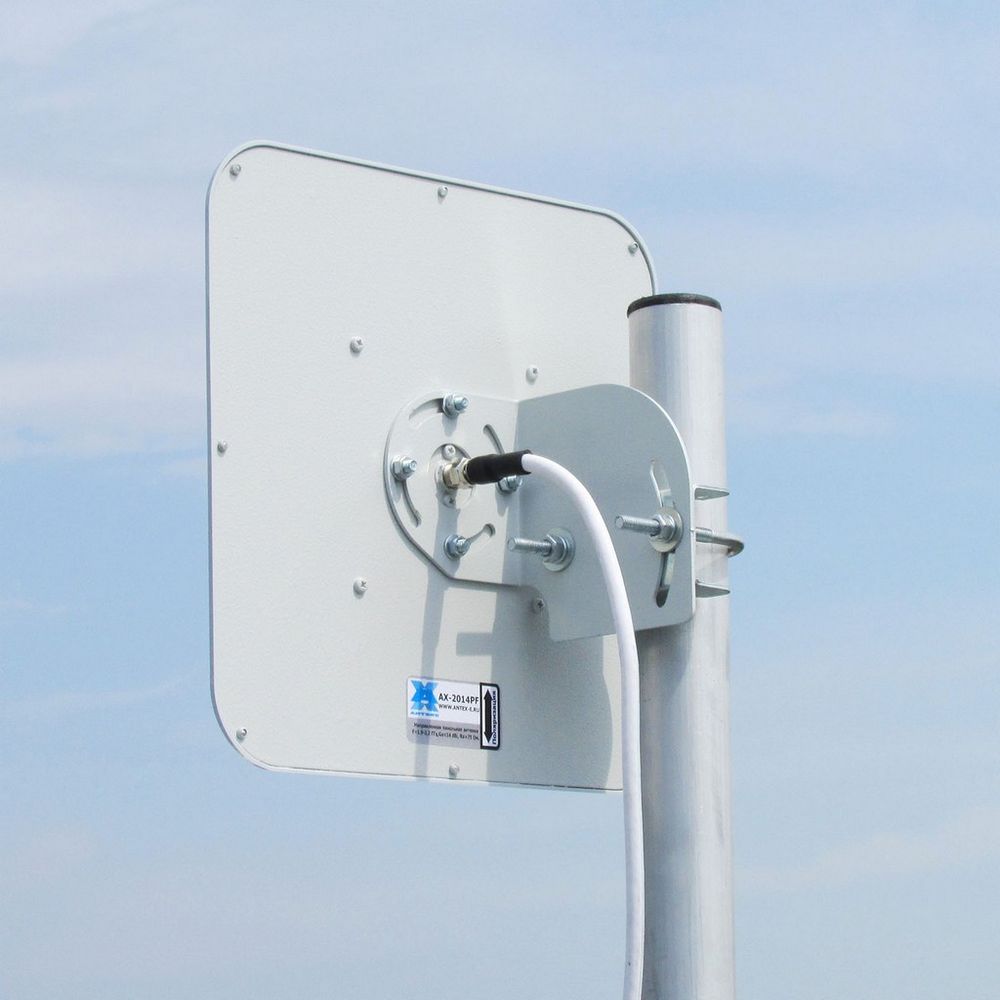

Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76

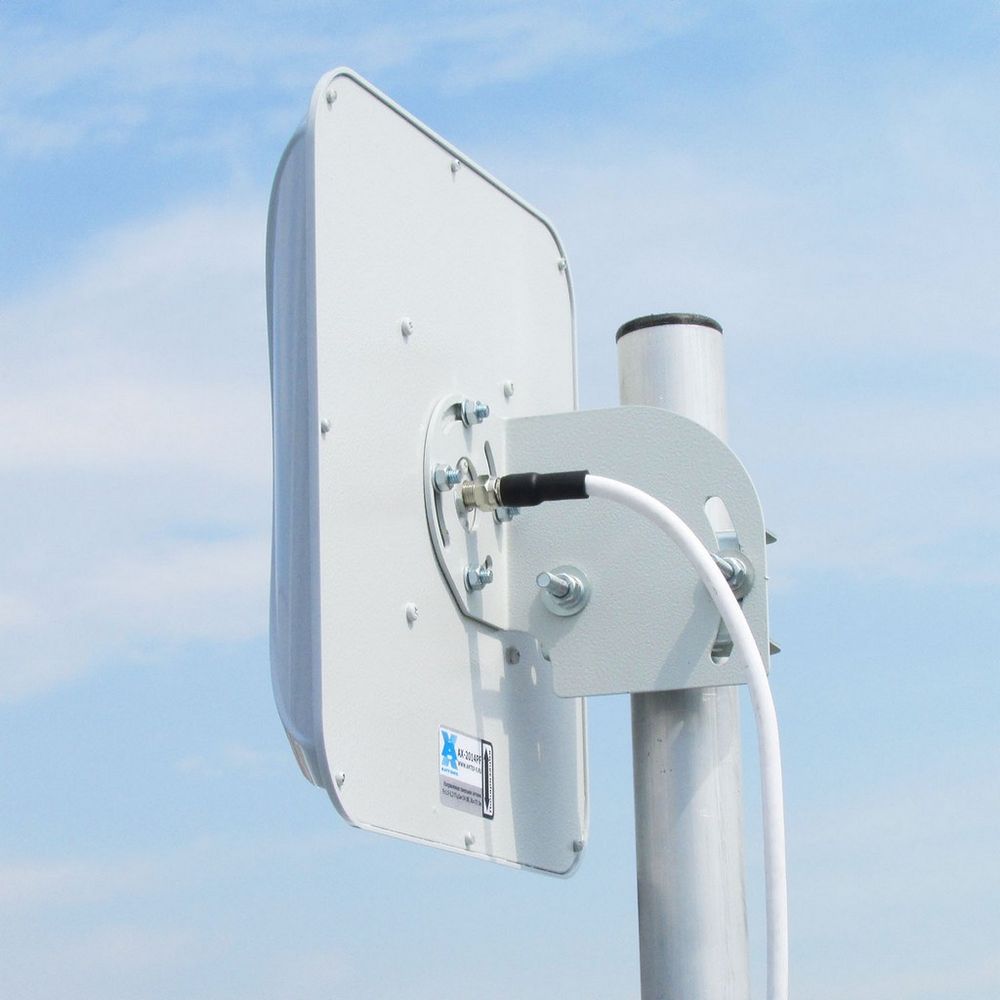

Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76

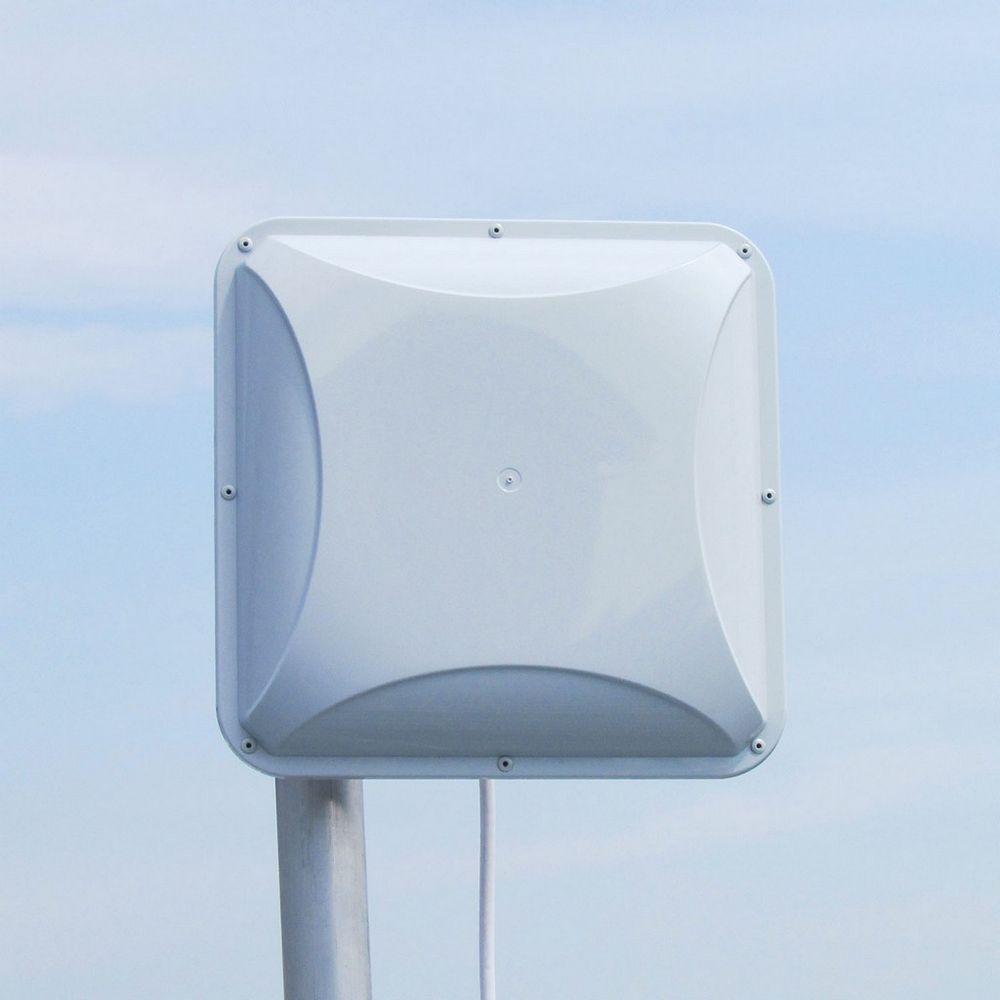

Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76

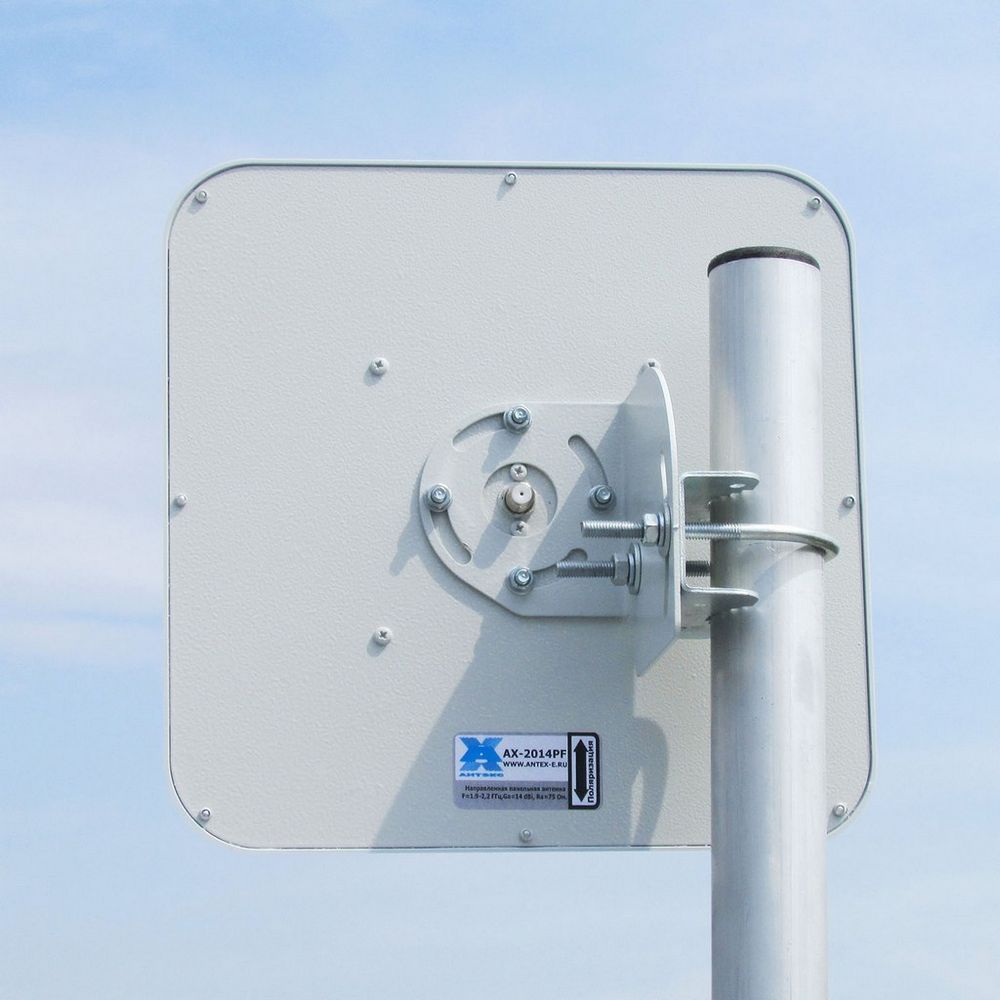

Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76

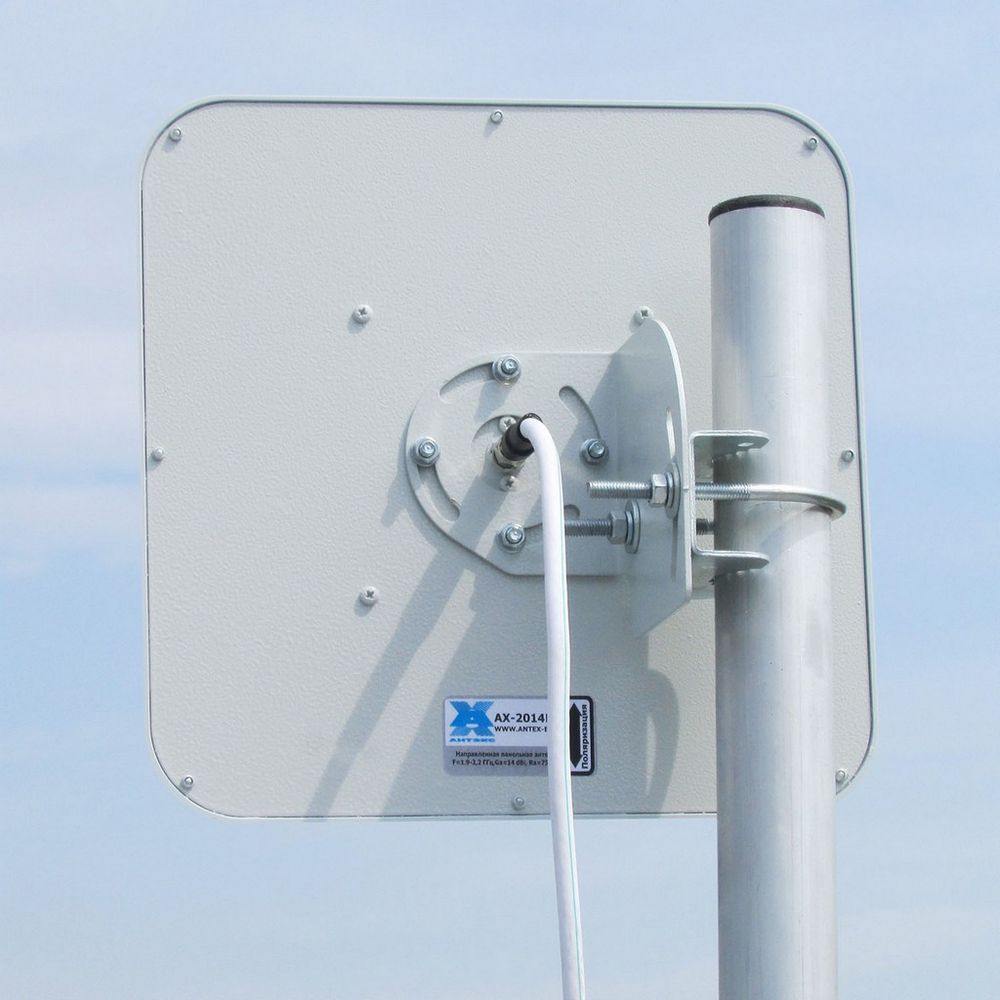

Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2014P панельная 14 дБ" из каталога оборудования Антенна76
Код товара: AX-2014P
Наличие: много
Антэкс
1 785 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2014P - 3G уличная панельная на 14 Дб (50 Ом, 2G GSM 1800, 3G UMTS 2100, 4G LTE 1800)
Полное описание
Бренд Антэкс
MIMO нет
Вид Антенна
Входное сопротивление 50 Ом
Коэффицент усиления 14 дБ
Тип антенны панельная
Условия эксплуатации уличная
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Антенна Антэкс AX-2014P панельная 14 дБ
Антенна Антэкс AX-2014P панельная 14 дБ
Наличие: много
1 785 руб. / шт.

Общие сведения:

    Универсальная антенна AX-2014P предназначена для использования в комплекте c 3G/4G модемами (роутерами), сотовыми телефонами или репитерами стандартов GSM1800 и 3G.

  • 2G(EDGE, GPRS на частотах GSM1800)
  • 3G (UMTS 2100)
  • 4G (WIMAX, LTE1800)

Тип антенны – синфазная полосковая решетка.

Достоинства антенны AX-2014P:

  • Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
  • Крепление позволяет изменять угол наклона и поляризацию антенны.

 Комплект поставки:

  • Антенна AX-2014P
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон)

Дополнительное оборудование:

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутераТип адаптераКабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278sTS-9 / SMA-femaleSMA-male / N-male
E3372, E3276 (М150-1),   E3272CRC-9 / SMA-femaleSMA-male / N-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female SMA-male / N-male
 Sierra Wireless AirPrime® EM7455 MHF-4 / SMA-femaleSMA-male / N-male
 LU-150/156MS-156/ SMA-femaleSMA-male / N-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400,
не требуетсяSMA-male / N-male

Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

 Подключение внешней антенны к модему  HUAWEI  E1820 дает положительный эффект только в зонах уверенного приема.

  В случае если вы хотите подключить антенну к 3G роутеру типа Huawei B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с  антенным выходом, вам будет необходима данная кабельная сборка.

- В случае если у вас USB-модем без антенных разъемов то вам следует выбрать комплект из антенны, кабеля и универсального антенного адаптера : Комплект №3.

АртикулAX-2014P
SKU100000370
Входное сопротивление, Ом50
Габаритные размеры, м0,24х0,24х0,04
Допустимая мощность, Вт10
Коэффициент усиления, дБи13-15
КСВ в рабочем диапазоне частот, не более1,5
Масса1080 г
Материал антенныоцинкованная сталь, сталь, алюминий
Материал кожухаПоликарбонат+ABS
МодельAX-2014P
Поляризациявертикальная/горизонтальная
Рабочий диапазон частот, МГц1700-2180
РазъемыN-female
Температура рабочая, °Сот -60°C до +80°C
Уровень боковых лепестков, дБ не более-13
Уровень паразитной поляризации, дБ не более-25
Ширина лепестков ДН в Е-плоскости (горизонтальной), °30-35
Ширина лепестков ДН в Н-плоскости (вертикальной), °30-35
Персональные рекомендации
Антэкс
Предприятие “Антэкс”  создано в 2006 году. Основное направление деятельности- проектирование, производство, продажа антенно-фидерных устройств различных частотных диапазонов и конструкций. Дипломированные специалисты предприятия имеют многолетний опыт работы в данной сфере. Мы производим широкую гамму антенн: от простых штыревых, до сложных полосковых; от антенн с изотропной диаграммой направленности, до антенн с секторной и игольчатой диаграммами направленности.  На данный период, наше предприятие производит и реализует почти все линейки антенн для радиосвязи стандартов: LTE2600, UMTS2100,  CDMA450,  GSM900, GSM1800, DECT, WIFI, UHF, VHF и т. д. Вся выпускаемая продукция проходит финишную настройку на радиоизмерительном оборудовании.
