Общие сведения
Антенный комплект №4 Эконом предназначен для уверенной работы USB 3G модема на удалении от базовой станции оператора.
Чтобы соединить антенну и универсальный адаптер AXA-3000 из данного набора надо просто докупить кабель 75 Ом (телевизионный) нужной длинны .
Данный комплект предпологает использование в качестве соединителя антенны и адаптера - кабель с волновым сопротивлением 75 Ом (обычный ТВ кабель).
Данное решение позволяет потребителю с минимальными затратами организовать интернет связь 3G на даче, в деревне, на природе.
В комплект входят:
Выходы антенны и адаптера выполнены на разъемах серии F.
Подключение модема к адаптеру такое же простое как и во всех антенных комплектах производства НПП Антэкс: просто вложите модем в адаптер, подключите USB удлинитель и антенный кабель. Настройка антенны подробно описана в прилагаемой инструкции. В полевых условиях данный комплект показал отличные результаты работы.
Если же ваш модем имеет разъем CRC-9 или TS-9, то мы можем снабдить ваш комплект качественными адаптером. Ниже приведена таблица поясняющая, какой адаптер лучше выбрать для того или иного модема:
AXA-3000 | CRC-9 | TS-9 |
Совместим с модемами: Е150. Е171, Е173, Е352 и др. не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм | Совместим с модемами: E5776s-22, E3276 (М150-1),E3272 (М100-4), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, K3806, E176G и др | Совместим смодемами: Е392 |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

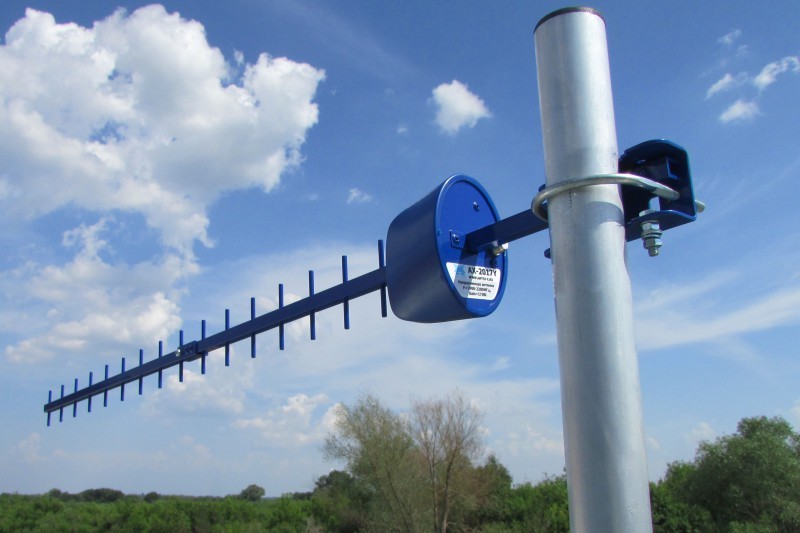

Краткие технические характеристики антенны АХ-2014YF
Электрические характеристики | |
Рабочий диапазон частот, МГц | 1925-2150 |
Усиление, dBi | 17 |
Ширина ДН в Н-плоскости, град | 22 |
Ширина ДН в Е-плоскости, град | 24 |
Входное сопротивление, Ом | 75 |
КСВ в рабочем диапазоне частот, не более | 1,6 |
Допустимая мощность, Вт | 10 |
Поляризация | вертикальная |
Механические характеристики | |
Масса, г | 650 |
Диаметр мачты, мм | 30-60 |
Габаритные размеры, м | 0,6х0,1х0,05 |
Допустимая скорость ветра, м/сек | 30 |
Разъем | F-female |
Количество элементов | 24 |
Материал излучателя | медь |
Материал траверсы и директоров | алюминиевые сплавы АМГ3,АД31 |
Материал крепления | сталь |
Защитное покрытие | порошковая полимерная краска |
Материал защитной коробки | АБС |
Артикул | 3G №4 ЭКОНОМ |
SKU | 100013592 |
