Встраиваемые модемы и роутеры часто имеют такие разъемы. В чем же разница?

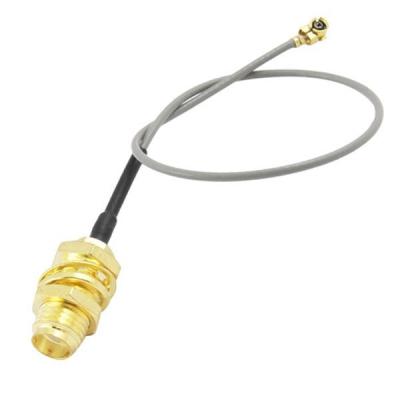

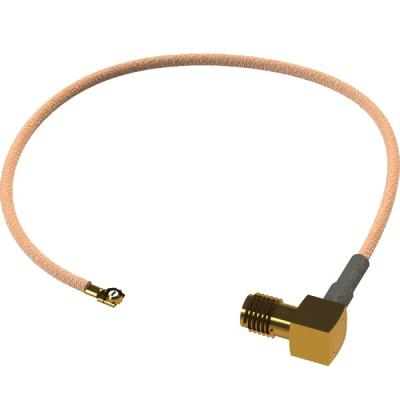

Часто такой вопрос возникает при подборе пигтейлов для модемов и роутеров.
Оба этих разъема относятся к миниатюрным высокочастотным разъемам для монтажа на плату. IPEX(IPX) и U.FL разъемы применяются в радиочастотных цепях до 6 ГГц, используются для подключения 3G, 4G антенн, WIFI антенн, 4G модемов, 4G роутеров и GPS приемников. В этих разъемах нет резьбы, соединение осуществляется простым прижатием одного к другому.
В чем же различие между IPEX и U.FL разъемами? Ответ прост – функционально это два абсолютно эквивалентных коннектора. Отличие в наименовании бренда.
| Параметр | U.FL | IPEX (IPX) |
| Волновое сопротивление | 50 Ом | 50 Ом |
| Рабочий частотный диапазон | 0-6 ГГц | 0-6 ГГц |
| Cопротивление контакта | 20 мОм | 20 мОм |
| Ориентация | Только под прямым углом | Только под прямым углом |
| Размеры | 2,5 мм максимальная высота сопряженных частей 3 мм диаметр вилки | 2,5 мм максимальная высота сопряженных частей 3 мм диаметр вилки |
Разъем U.FL является фирменной разработкой Hirose.
Разъемы IPEX/IPX были специально разработаны совместимыми с U.FL. Их выпускают сразу несколько производителей.
Это единственное отличие между двумя этими разъемами. Все другие различия между U.FL и IPEX отсутствуют.
