Бренд | Антэкс |
MIMO | MIMO 2x2 |
Вид | Антенна |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 17 дБ |
с гермобоксом | Да |
Тип антенны | панельная |
Условия эксплуатации | уличная |
Общие сведения:

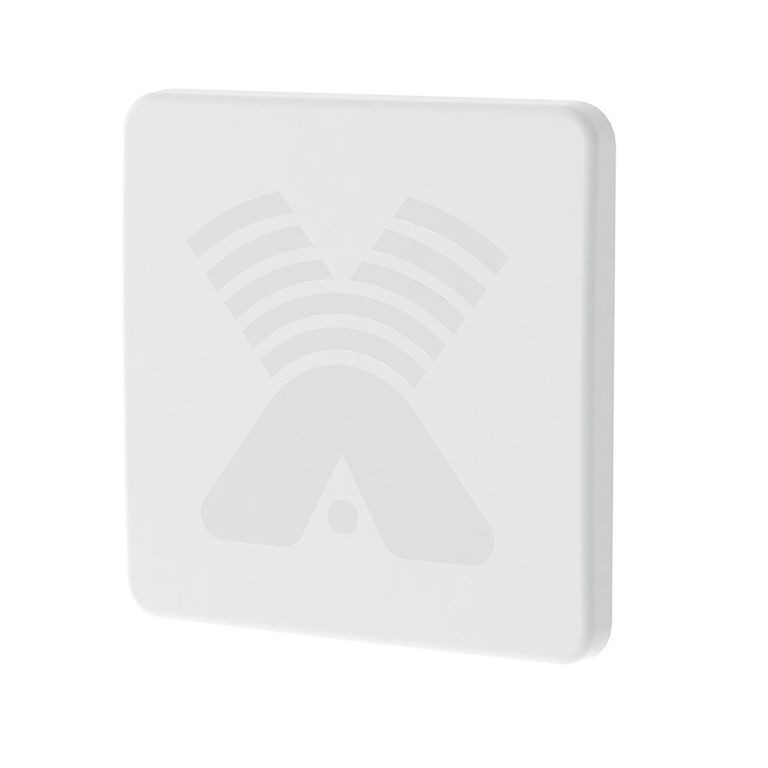

Панельная антенна AGATA MIMO 2x2 BOX с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала 2G/3G/LTE. Тип антенны – синфазная решетка.Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи. |
Достоинства:
Комплект поставки:
Дополнительное оборудование:
Подключение к модему:
Для подключения антенны к 4G модему/роутеру необходимы 2 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female |
E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female |
Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female |
LU-150/156 | MS-156/ SMA-female |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO | SMA-male / SMA-female |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
Артикул | AGATA MIMO BOX |
SKU | 100000382 |
Внутренние размеры бокса, мм | 0.21x0.16x0.065 |
Входное сопротивление, Ом | 50 |
Габаритные размеры без крепления, м | 0,41х0,41х0,06 |
Допустимая мощность, Вт | 50 |
Допустимая скорость ветра, м/сек | 20 |
Защитное покрытие | порошковая полимерная краска |
Изоляция между портами, дБ | более 30 |
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi | 15-16 |
Коэффициент усиления в диапазоне 4G (LTE2600), dBi | 17-17.5 |
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi | 17 |
Крепление | мачта диаметром 20-52мм |
КСВ в рабочем диапазоне частот, не более | 1.5 |
Масса | 3900 |
Материал антенны | оцинкованная сталь, сталь |
Материал кожуха | Поликарбонат+ABS |
Модель | AGATA MIMO BOX |
Поляризация | вертикальная/горизонтальная |
Рабочий диапазон частот, МГц | 1700-2700 |
Разъемы | 2 х SMA-male |
Уровень боковых лепестков, дБ не более | -12dB |
Уровень кроссполяризации, не более | -25dB |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 15-23/30-45 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 30-45/15-23 |
