Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 27 Дб |
Тип антенны | офсетный облучатель |
Условия эксплуатации | для офсетной антенны (тарелки) |
Общие сведения

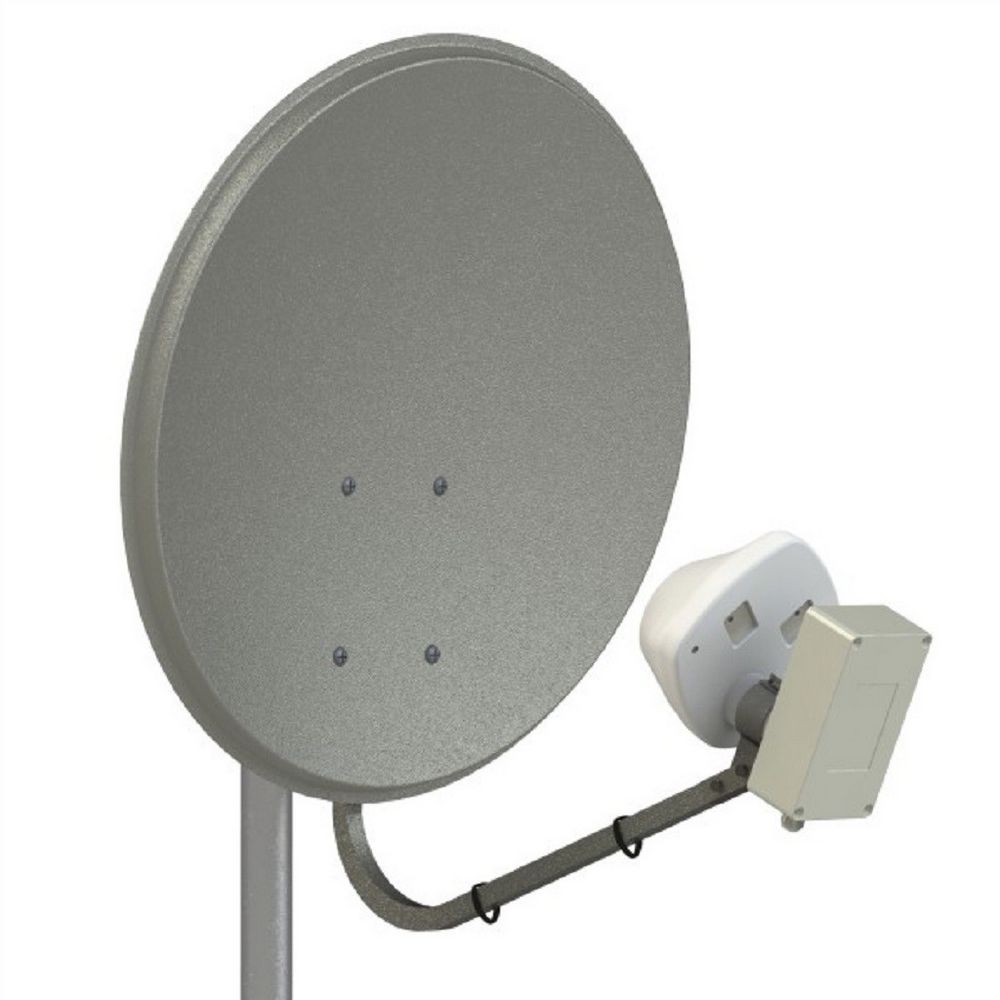

Облучатель AX-1700 OFFSET BOX, при совместном использовании с офсетной зеркальной антенной (не входит в комплект), предназначен для улучшения приема сигналов с правой поляризацией от геостанционарных спутников в диапазоне 1670-1720 МГц.
Достоинства облучателя AX-1700 OFFSET BOX:
Комплект поставки:
Артикул | AX-1700 OFFSET BOX |
SKU | 100000257 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, м | 0,145х0,145х0,154 |
Допустимая мощность, Вт | 10 |
Защитное покрытие | порошковая полимерная краска |
КСВ в рабочем диапазоне частот, не более | 1,3 |
Масса | 300 г |
Материал кожуха | ABS+Поликарбонат |
Материал облучателя | оцинкованная сталь |
Модель | AX-1700 OFFSET BOX |
Поляризация | левая\правая круговая |
Рабочий диапазон частот, МГц | 1670 - 1720 |
Разъемы | SMA-male на гибком кабеле |
Результирующее усиление (и ширина ДН) при различных диаметрах тарелки | 26,4dBi ; 17,5dBi ; 18,6dBi ; 21,7dBi ; 25dBi |
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ | 0,55м 17,5dBi 21 гр. 0,6м 18,6dBi 19,5 гр. 0,9м 21,7dBi 14 гр. 1,3м 25dBi 9 гр. 1,5м 26,4dBi 8 гр. |
Собственный коэффициент усиления, дБи | 10 |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 100÷115 по уровню -10 Дб |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 100÷115 по уровню -10 Дб |
