Антенна Антэкс AX-1800 OFFSET MIMO BOX офсетный облучатель с гермобоксом 27,5 дБ
Код товара: AX-1800 OFFSET MIMO BOX
Наличие: много
5 650 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-1800 OFFSET MIMO BOX 4G уличный офсетный облучатель с гермобоксом на 27,5 Дб, MIMO
Полное описание
| Бренд | Антэкс |
| MIMO | MIMO 2x2 |
| Вид | Антенна |
| Входное сопротивление | 50 Ом |
| Коэффицент усиления | 27,5 дБ |
| с гермобоксом | Да |
| Тип антенны | офсетный облучатель |
| Условия эксплуатации | уличная |
USB-удлинитель
- 10 метров
- -
Тип разъема
- CRC-9
- TS-9
- -
Поделиться
Антенна Антэкс AX-1800 OFFSET MIMO BOX офсетный облучатель с гермобоксом 27,5 дБ
Наличие: много
5 650 руб. / шт.
Общие сведения.

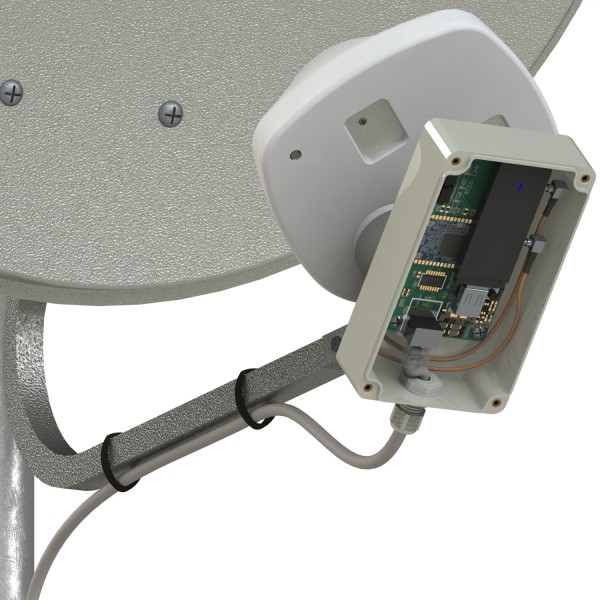

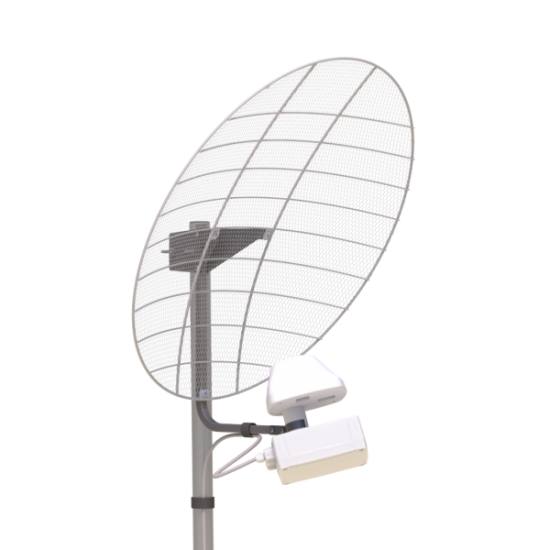

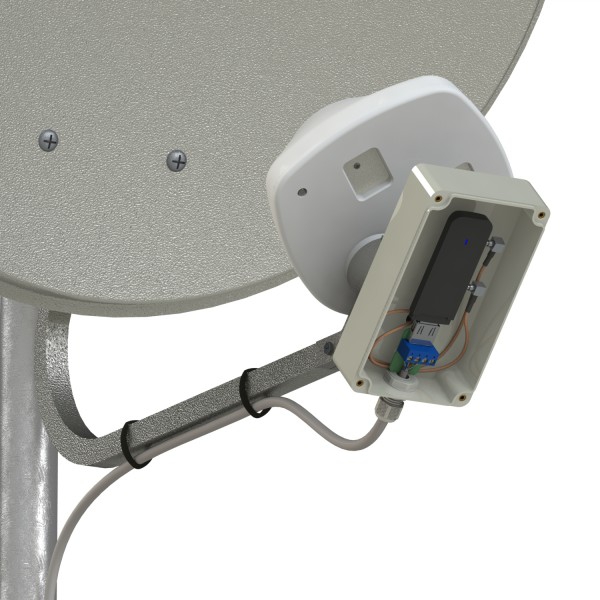

AX-1800 OFFSET MIMO BOX представляет собой облучатель параболического рефлектора для диапазона 1700-1900 МГц (Band 3), совмещенный с боксом, в который можно поместить 3G/4G модем. Облучатель снабжен гибкими джамперами с разъемами CRC9/TS9/Uf.l/MHF4. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя. USB-удлинитель разборный и удобен при прокладке кабеля через отверстия в стенах. Бокс облучателя герметичен, защищает модем от пыли, брызг воды, но может быть снабжен сливными отверстиями. Защитный бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.
Достоинства:
- Оптимальный облучатель для работы в LTE1800 (Band3)
- Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
- Отсутствие потерь в кабеле между антенной и модемом
- Надежное крепление модема в боксе
- Качественные разъемы для соединения модема и антенны
- Герметичное исполнение
- Морозостойкий и ультрафиолетостойкий материал корпуса
- Возможность многократной сборки-разборки бокса
- Все в комплекте для начала работы модема

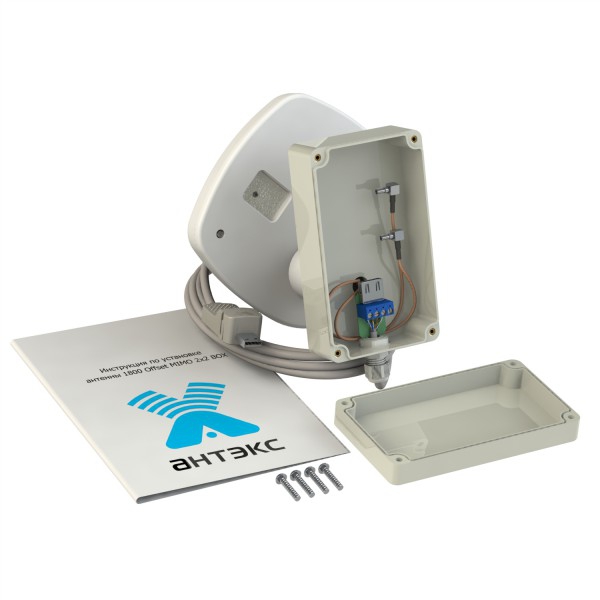

Комплект поставки:
- Облучатель AX-1800 OFFSET MIMO BOX c USB-удлинителем 10 метров и разъемами CRC9
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон+полиэтилен)
Подключение к модему:
Для подключения антенны к 4G модему/роутеру необходимы 2 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female |
| E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female |
| LU-150/156 | MS-156/ SMA-female |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO | SMA-male / SMA-female |
Вы можете заказать облучатель с требуемыми разъемами.
| Артикул | AX-1800 OFFSET MIMO BOX |
| SKU | 100000212 |
| Входное сопротивление, Ом | 50 |
| Габаритные размеры, м | 0,145х0,145х0,145 |
| Допустимая мощность, Вт | 10 |
| Защитное покрытие | порошковая полимерная краска |
| Комплектация | Облучатель AX-1800 OFFSET MIMO BOX c USB-удлинителем 10 метров и разъемами CRC9 Узел крепления на мачту Инструкция по установке Упаковка (картон+полиэтилен) |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Масса | 410 г |
| Материал кожуха | Поликарбонат+ABS |
| Материал облучателя | оцинкованная сталь, латунь |
| Модель | AX-1800 OFFSET MIMO BOX |
| Поляризация | вертикальная+горизонтальная |
| Рабочий диапазон частот, МГц | 1700-1900 |
| Развязка между входами антенны, не менее Дб | 28 |
| Разъемы | 2 х CRC9/TS9/Uf.l/MHF4, USB A-male, USB A-female |
| Результирующее усиление (и ширина ДН) при различных диаметрах тарелки | 27,5dBi ; 18,5dBi ; 19,5dBi ; 23dBi ; 26,0dBi |
| Собственный коэффициент усиления, дБи | 9-10 |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 90÷96 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 110÷120 |
Задать вопрос о товаре
Предприятие “Антэкс” создано в 2006 году. Основное направление деятельности- проектирование, производство, продажа антенно-фидерных устройств различных частотных диапазонов и конструкций. Дипломированные специалисты предприятия имеют многолетний опыт работы в данной сфере. Производство широкой гаммы антенн: от простых штыревых, до сложных полосковых; от антенн с изотропной диаграммой направленности, до антенн с секторной и игольчатой диаграммами направленности. На данный период, предприятие производит и реализует почти все линейки антенн для радиосвязи стандартов: LTE2600, UMTS2100, CDMA450, GSM900, GSM1800, DECT, WIFI, UHF, VHF и т. д. Вся выпускаемая продукция проходит финишную настройку на радиоизмерительном оборудовании.
