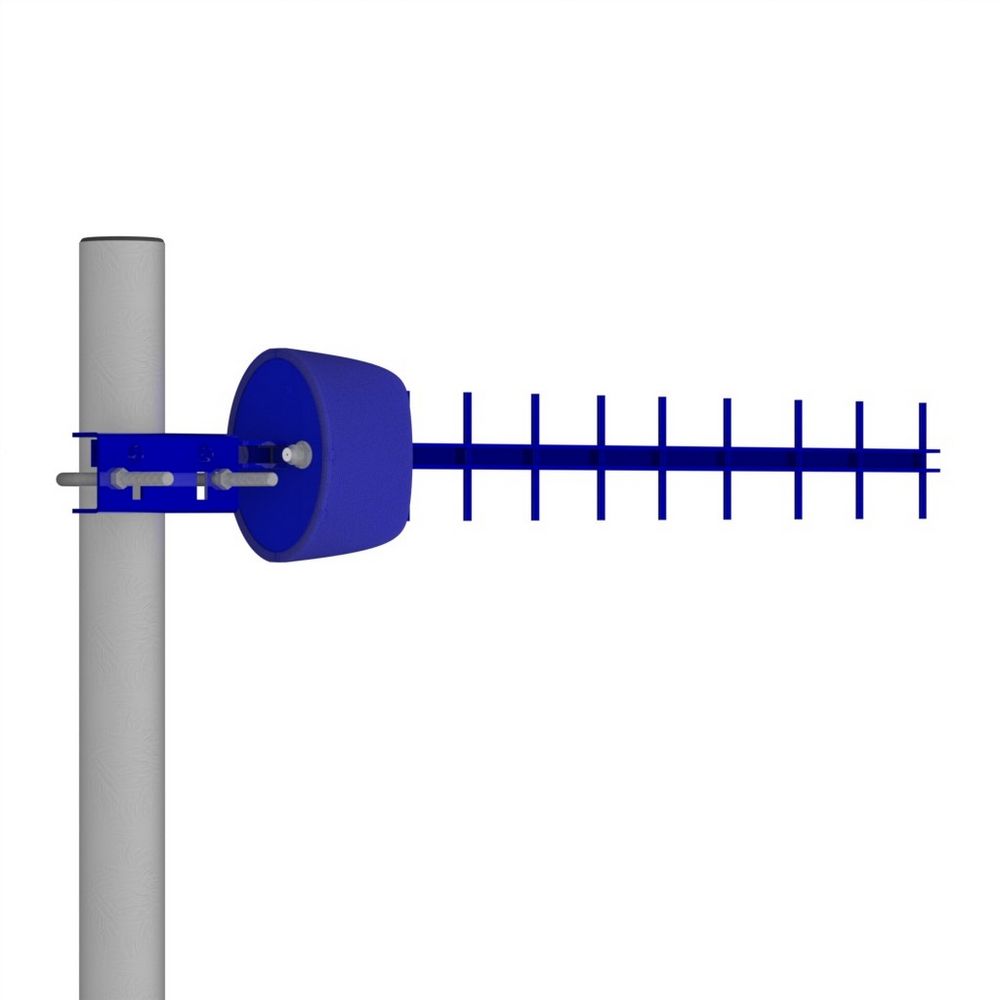

Антенна Антэкс AX-2014Y направленная (яги) 14 дБ
Код товара: AX-2014Y
Наличие: много
1 182 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2014Y - 3G уличная направленная (яги) на 14 Дб (50 Ом, 3G UMTS 2100)
Полное описание
| Бренд | Антэкс |
| MIMO | нет |
| Вид | Антенна |
| Входное сопротивление | 50 Ом |
| Коэффицент усиления | 14 дБ |
| Тип антенны | направленная (яги) |
| Условия эксплуатации | уличная |
Поделиться
Общие сведения
Антенна AX-2014Y предназначена для совместного использования с 3G-модемами диапазона 1925-2150МГц . АX-2014Y улучшает качество связи на границах зон обслуживания операторами (Мегафон, МТС, Билайн и др.). Тип антенны - "волновой канал" (Яги). Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Тип разъема устанавливается по заказу.
Комплект поставки:
- Антенна AX-2014Y
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
| E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female | SMA-male / N-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
| LU-150/156 | MS-156/ SMA-female | SMA-male / N-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, | не требуется | SMA-male / N-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
В случае если вы хотите подключить антенну к 3G роутеру типа Huawei B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с антенным выходом, в поле "Тип разъема" выберите "SMA-male" или при заказе укажите тип вашего роутера.
В случае если у вас 3G USB-модем без антенных разъемов то мы предлагаем комплект из антенны, кабеля и универсального антенного адаптера для 3G USB-модемов : Комплект №1 для 3G USB-модема
Инструкция по установке (скачать)
| Артикул | AX-2014Y |
| SKU | 100000367 |
| Входное сопротивление, Ом | 50 |
| Габаритные размеры, м | 0,6х0,1х0,05 |
| Диаметр мачты, мм | 30-60 |
| Допустимая мощность, Вт | 10 |
| Допустимая скорость ветра, м/сек | 35 |
| Защитное покрытие | порошковая полимерная краска |
| Количество элементов | 15 |
| Коэффициент усиления, дБи | 14 |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Масса | 660 г |
| Материал директоров и траверсы | АМГ3,АД31 |
| Материал излучателя | медь |
| Материал кожуха | полистирол,АБС |
| Материал крепления | сталь |
| Модель | AX-2014Y |
| Поляризация | вертикальная |
| Рабочий диапазон частот, МГц | 1910-2175 |
| Разъемы | N-female |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 36 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 34 |
