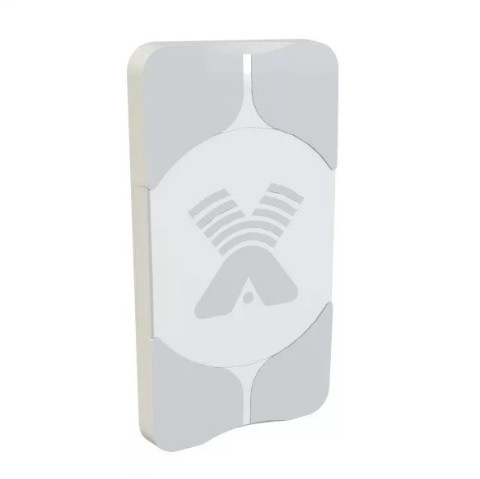

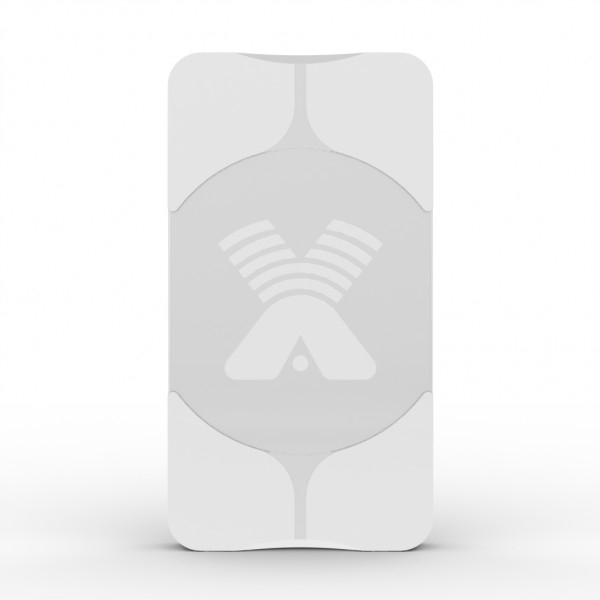

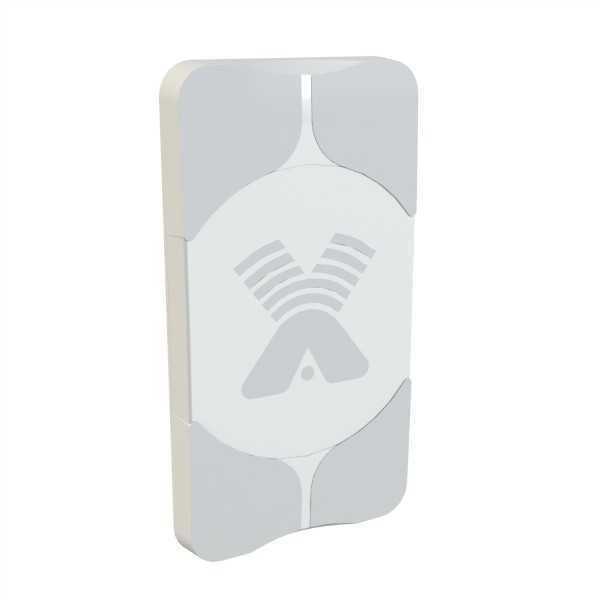

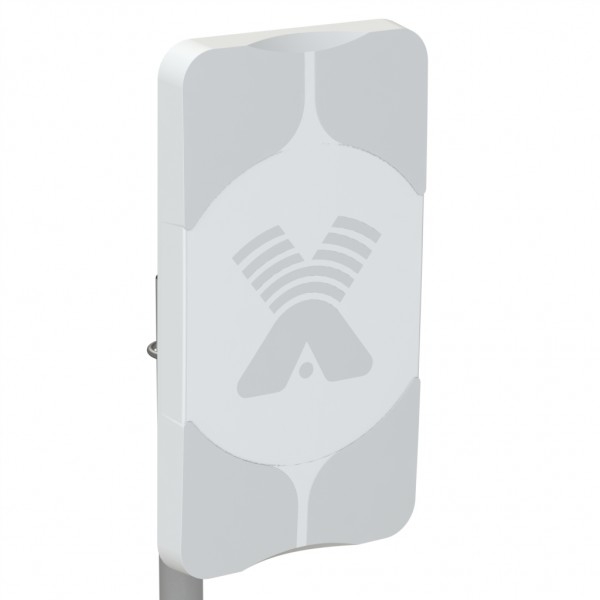

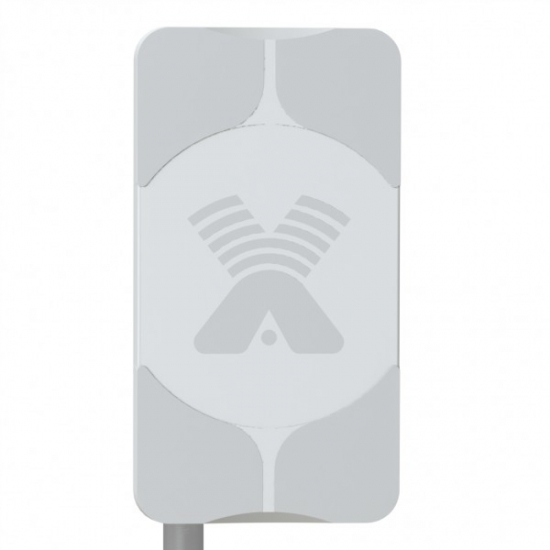

Антенна Антэкс AX-2017P панельная 17 дБ

Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2017P панельная 17 дБ" из каталога оборудования Антенна76
Код товара: AX-2017P
Наличие: много
Антэкс
638 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2017P - 3G уличная панельная на 17 Дб (50 Ом, 3G UMTS 2100)
Полное описание
Бренд Антэкс
MIMO нет
Вид Антенна
Входное сопротивление 50 Ом
Коэффицент усиления 17 дБ
Тип антенны панельная
Условия эксплуатации уличная
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Антенна Антэкс AX-2017P панельная 17 дБ
Антенна Антэкс AX-2017P панельная 17 дБ
Наличие: много
638 руб. / шт.

Общие сведения

Панельная антенна AX-2017P  предназначена для использования в комплекте модемами (роутерами)  3G (UMTS 2100)

 Тип антенны – синфазная полосковая решетка.

 Достоинства:

  • Высокий коэффициент усиления и низкий КСВ.
  • Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

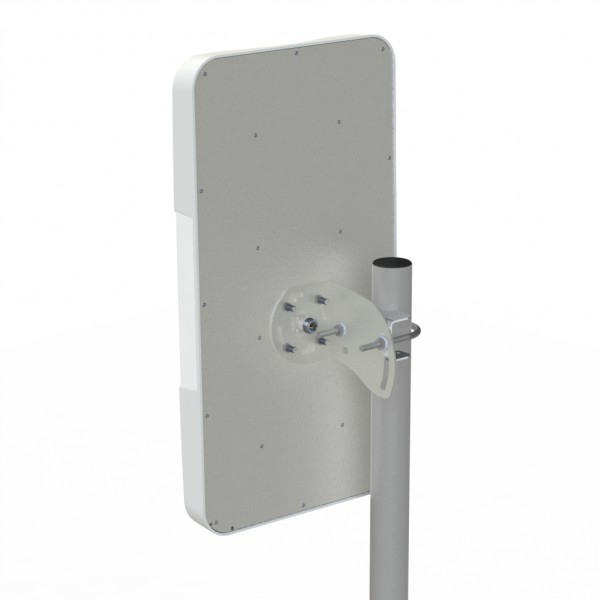

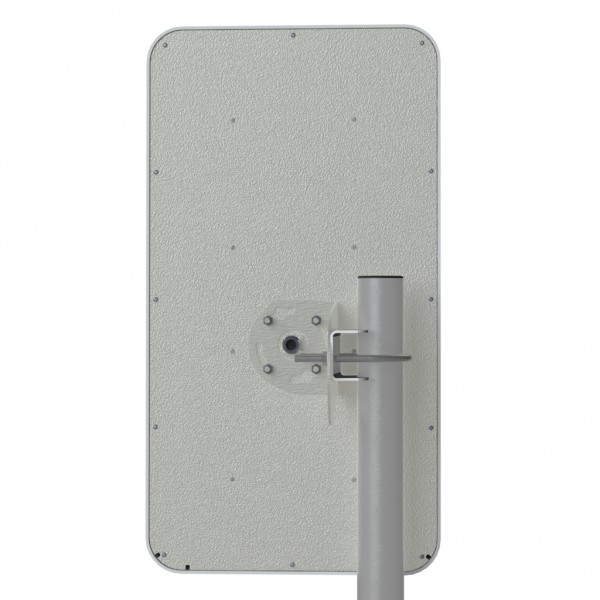

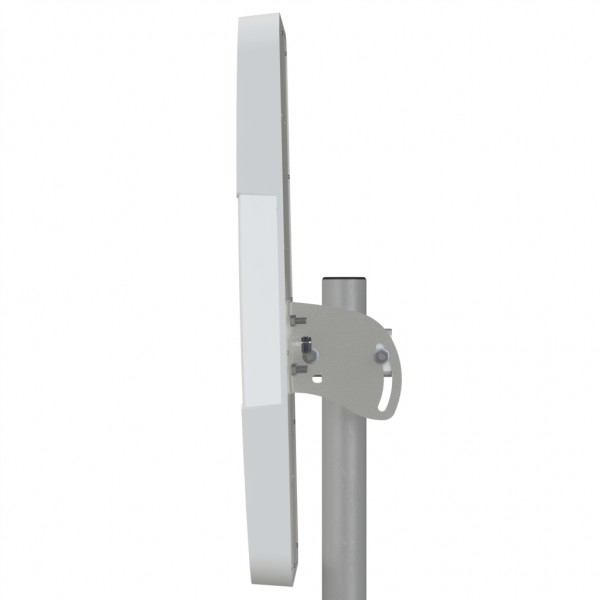

  • Крепление позволяет изменять угол наклона и поляризацию антенны.

  • Активные излучателя антенны укрыты в пластиковый корпус.
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

Комплект поставки:

  • Антенна AX-2017P
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон)

 Дополнительное оборудование:

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутераТип адаптераКабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278sTS-9 / SMA-femaleSMA-male / N-male
E3372, E3276 (М150-1),   E3272CRC-9 / SMA-femaleSMA-male / N-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female SMA-male / N-male
Sierra Wireless AirPrime® EM7455 MHF-4 / SMA-femaleSMA-male / N-male
LU-150/156MS-156/ SMA-femaleSMA-male / N-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400,
не требуетсяSMA-male / N-male

Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

 Подключение внешней антенны к модему  HUAWEI  E1820 дает положительный эффект только в зонах уверенного приема.

  В случае если вы хотите подключить антенну к 3G роутеру типа Huawei B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с  антенным выходом, вам будет необходима данная кабельная сборка.

АртикулAX-2017P
SKU100000373
Входное сопротивление, Ом50
Габаритные размеры без крепления, м0,45х0,24х0,05
Допустимая мощность, Вт10
Защитное покрытиепорошковая полимерная краска
Коэффициент усиления, дБи16÷17
КСВ в рабочем диапазоне частот, не более1,5
Масса1800 г
Материал антеннысталь, оцинкованная сталь
Материал кожухаПоликарбонат+ABS
МодельAX-2017P
Отношение вперед/назад, дБ не менее20
Поляризациявертикальная/горизонтальная
Рабочий диапазон частот, МГц1900-2200
РазъемыN-female
Уровень боковых лепестков, дБ не более-13
Ширина лепестков ДН в Е-плоскости (горизонтальной), °16÷19
Ширина лепестков ДН в Н-плоскости (вертикальной), °32÷40
