Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 75 Ом |
Коэффицент усиления | 17 дБ |
Тип антенны | панельная |
Условия эксплуатации | уличная |
Общие сведения

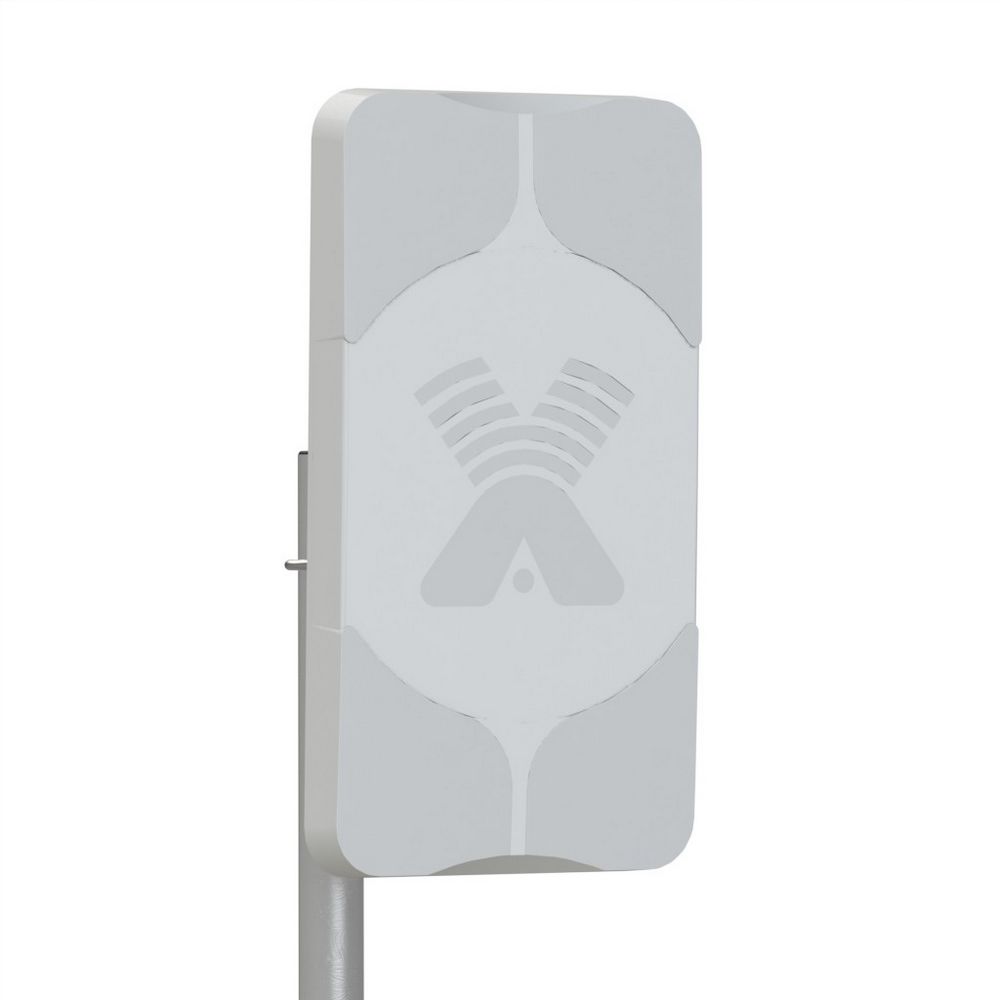

Панельная антенна AX-2017PF предназначена для использования в комплекте c 3G модемами (роутерами). Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G сигнала, а также в случае длинного соединительного кабеля между модемом и точкой установки антенны.
AX-2017PF это версия антенны AX-2017P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов.Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.
Достоинства антенны AX-2017PF:
Комплект поставки:
Дополнительное оборудование:
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
LU-150/156 | MS-156 / F-female | F-male/F-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
Артикул | AX-2017PF |
SKU | 100000430 |
Входное сопротивление, Ом | 75 |
Габаритные размеры без крепления, м | 0,45х0,24х0,05 |
Допустимая мощность, Вт | 10 |
Защитное покрытие | порошковая полимерная краска |
Коэффициент усиления, дБи | 16÷17 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Масса | 1800 г |
Материал антенны | сталь, оцинкованная сталь |
Материал кожуха | Поликарбонат+ABS |
Модель | AX-2017PF |
Отношение вперед/назад, дБ не менее | 20 |
Поляризация | вертикальная/горизонтальная |
Рабочий диапазон частот, МГц | 1900-2200 |
Разъемы | F-female |
Уровень боковых лепестков, дБ не более | -13 |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 16÷19 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 32÷40 |
