Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 75 Ом |
Коэффицент усиления | 17 дБ |
Тип антенны | направленная (яги) |
Условия эксплуатации | уличная |
Общие сведения

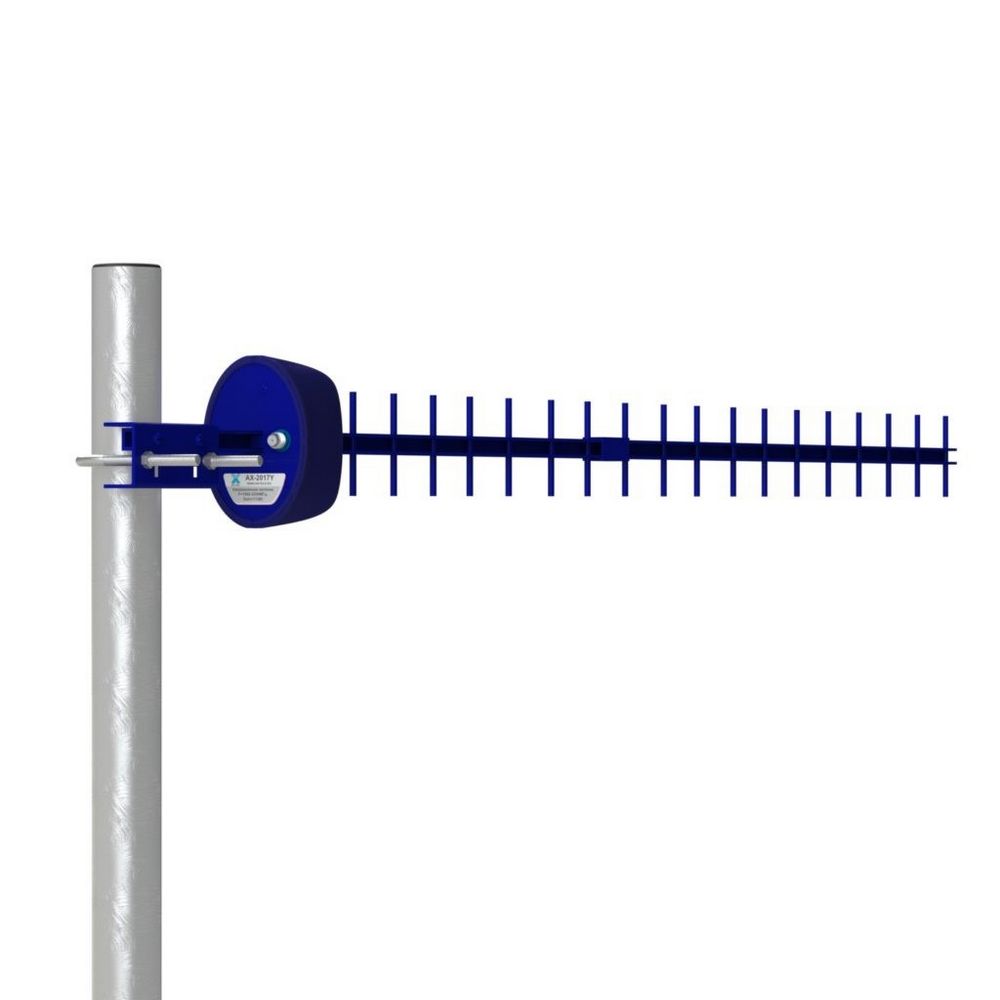

Антенна AX-2017YF предназначена для совместного использования с 3G-модемами диапазона 1925-2150МГц. АX-2017YF значительно улучшает качество связи на границах зон обслуживания операторами (Мегафон, МТС, Билайн и др.). Тип антенны - "волновой канал" (Яги). Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Тип разъема устанавливается по заказу.
Если ваш модем имеет разъем, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156.
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
LU-150/156 | MS-156 / F-female | F-male/F-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>Инструкция по установке (скачать)
Артикул | AX-2017YF |
SKU | 100000429 |
Входное сопротивление, Ом | 75 |
Габаритные размеры, м | 0,95х0,09х0,05 |
Диаметр мачты, мм | 30-60 |
Допустимая мощность, Вт | 10 |
Допустимая скорость ветра, м/сек | 30 |
Защитное покрытие | порошковая полимерная краска |
Количество элементов | 20 |
Коэффициент усиления, дБи | 17 |
КСВ в рабочем диапазоне частот, не более | 1,6 |
Масса | 495 г |
Материал директоров и траверсы | АМГ3,АД31 |
Материал излучателя | Медь |
Материал кожуха | полистирол,АБС |
Материал крепления | сталь |
Модель | AX-2017YF |
Поляризация | вертикальная |
Рабочий диапазон частот, МГц | 1925-2200 |
Разъемы | F-female |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 24 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 22 |
