Антенна Антэкс AX-2513PF MIMO 2x2 панельная 13 дБ
Код товара: AX-2513P MIMO F
Наличие: много
600 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2513PF MIMO 2x2 - 4G уличная панельная на 13 Дб, MIMO (75 Ом, 4G LTE 2600)
Полное описание
| Бренд | Антэкс |
| MIMO | MIMO 2x2 |
| Вид | Антенна |
| Входное сопротивление | 75 Ом |
| Коэффицент усиления | 13 дБ |
| Тип антенны | панельная |
| Условия эксплуатации | уличная |
Поделиться
Общие сведения:
Панельная антенна AX-2513PF MIMO 2x2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. AX-2513PF MIMO 2x2 является антенной средней направленности и рекомендуется к применению не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.
Достоинства антенны AX-2513PF MIMO 2x2
- Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.
- Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
- Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника
Для антенны AX-2513PF MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Комплект поставки:
- Антенна AX-2513PF MIMO 2x2
- Мачтовое крепление(или настольная подставка)
- Инструкция по установке (скачать)
- Упаковка из микрогофрокартона
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:

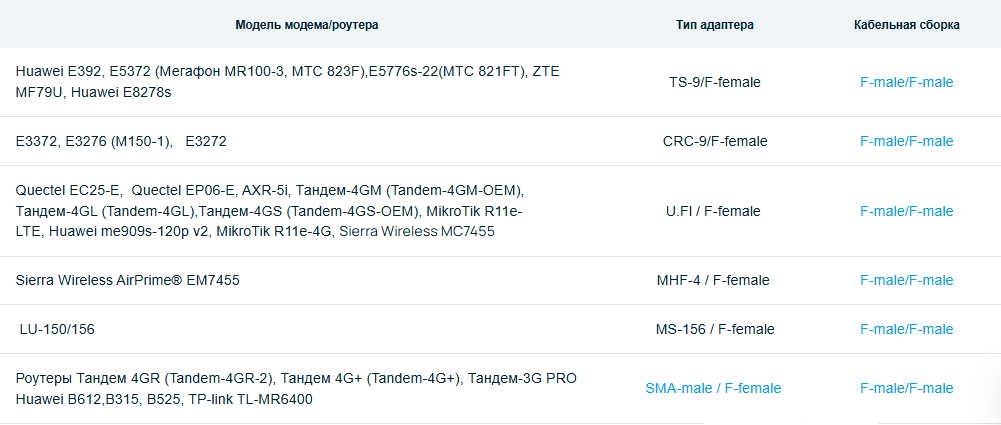

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
| E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
| Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
| LU-150/156 | MS-156 / F-female | F-male/F-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
Для подключения антенны к модему необходимы 2 адаптера и 2 кабельные сборки.
| Артикул | AX-2513P MIMO F |
| SKU | 100000354 |
| Входное сопротивление, Ом | 75 |
| Габаритные размеры без крепления, м | 0,2х0,2х0,04 |
| Допустимая мощность, Вт | 10 |
| Допустимая скорость ветра, м/сек | 35 |
| Защитное покрытие | порошковая полимерная краска |
| Коэффициент усиления, дБи | 13 х 2 |
| Крепление | на мачту диаметром 20-52мм |
| КСВ в рабочем диапазоне частот, не более | 1,6 |
| Масса | 1050 г |
| Материал антенны | оцинкованная сталь |
| Материал кожуха | Поликарбонат+ABS |
| Материал крепления | сталь |
| Модель | AX-2513PF MIMO 2x2 |
| Поляризация | +45°/-45° (X-pol) |
| Рабочий диапазон частот, МГц | 2500-2700 |
| Развязка между входами антенны, не менее Дб | >28 dB |
| Разъемы | 2хF-female |
| Температура рабочая, °С | -45....+60 |
| Уровень боковых лепестков, дБ не более | -13 dB |
| Ширина лепестков ДН, ° | 54/28 |
