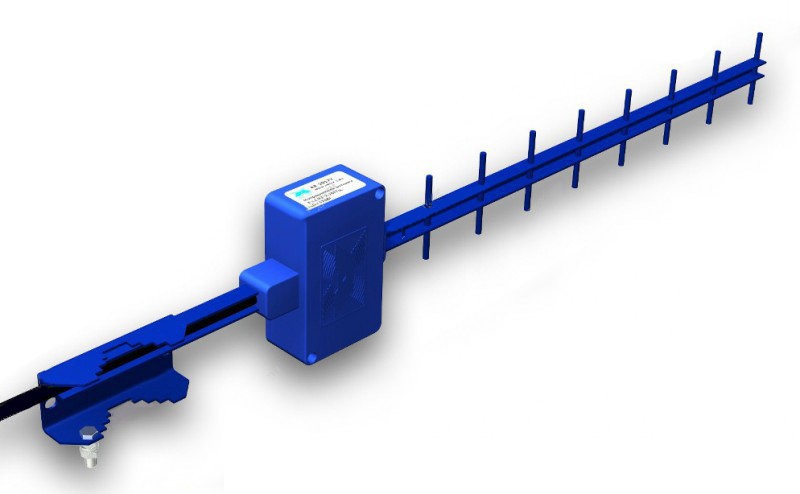

![Антенна Антэкс AX-2514Y направленная (яги) 14 дБ Детальное изображение товара "Антенна Антэкс AX-2514Y направленная (яги) 14 дБ" из каталога оборудования Антенна76](/upload/iblock/7a3/or7nvlxktuuixz8xtptglaou7x96kyb1/antenna-anteks-ax-2514y-napravlennaya-yagi-14-db.jpg)

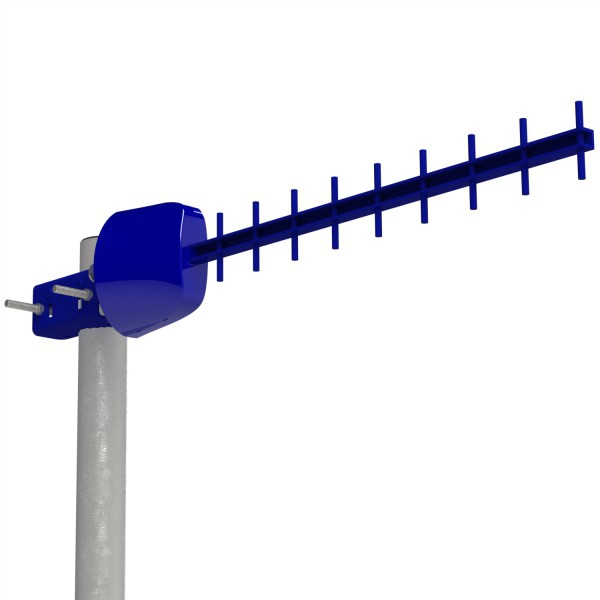

![Антенна Антэкс AX-2514Y направленная (яги) 14 дБ Детальное изображение товара "Антенна Антэкс AX-2514Y направленная (яги) 14 дБ" из каталога оборудования Антенна76](/upload/iblock/094/14yehktr1b47a0iprg5omtk91wa1kmxf/ec93e7ab816411e880ebc86000a1ca8d_317197fae97a11ec818bc86000a1ca8d.jpg)

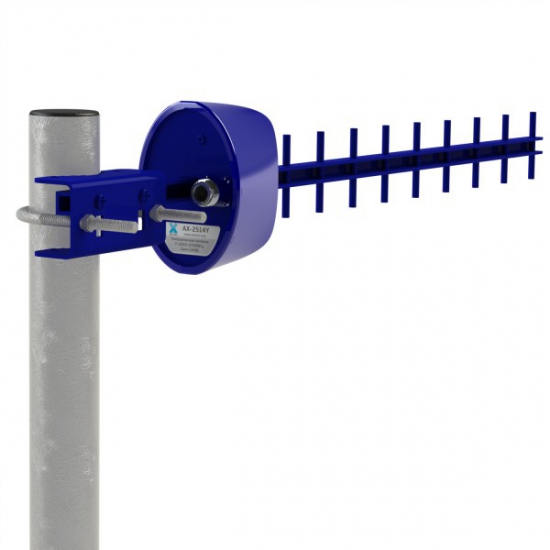

![Антенна Антэкс AX-2514Y направленная (яги) 14 дБ Детальное изображение товара "Антенна Антэкс AX-2514Y направленная (яги) 14 дБ" из каталога оборудования Антенна76](/upload/iblock/309/ttf398g9ov5d71oxta79gnt4b31taqcm/ec93e7ab816411e880ebc86000a1ca8d_3171982ee97a11ec818bc86000a1ca8d.jpg)
![Антенна Антэкс AX-2514Y направленная (яги) 14 дБ Детальное изображение товара "Антенна Антэкс AX-2514Y направленная (яги) 14 дБ" из каталога оборудования Антенна76](/upload/iblock/a69/98w6kzplma6re442v62igaxcuwtyq9gj/ec93e7ab816411e880ebc86000a1ca8d_31719862e97a11ec818bc86000a1ca8d.jpg)
Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 14 дБ |
Тип антенны | направленная (яги) |
Условия эксплуатации | уличная |
Общие сведения
Антенна АX-2514Y предназначена для использования в комплекте оборудования беспроводного широкополосного доступа диапазона 2,5-2,7ГГц . АX-2514Y имеют узкую диаграмму направленности и идеально подходят для применения в абонентском комплекте. Тип антенны - "волновой канал" (Яги).
Достоинства антенны АX-2514Y:
Комплект поставки:
Дополнительное оборудование:
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female | SMA-male / N-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
LU-150/156 | MS-156/ SMA-female | SMA-male / N-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, | не требуется | SMA-male / N-male |
Инструкция по установке (скачать)
Артикул | AX-2514Y |
SKU | 100000380 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, м | 0,48х0,09х0,05 |
Диаметр мачты, мм | 30-60 |
Допустимая мощность, Вт | 50 |
Допустимая скорость ветра, м/сек | 50 |
Защитное покрытие | порошковая полимерная краска |
Количество элементов | 12 |
Коэффициент усиления, дБи | 14-15 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Масса | 330 г |
Материал директоров и траверсы | алюминиевые сплавы АМГ3,АД31 |
Материал излучателя | медь |
Материал кожуха | полистирол |
Материал крепления | сталь |
Модель | AX-2514Y |
Поляризация | вертикальная/горизонтальная |
Рабочий диапазон частот, МГц | 2500-2700 |
Разъемы | N-female |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 34 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 36 |
