Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 17 дБ |
Тип антенны | направленная (яги) |
Условия эксплуатации | уличная |
Общие сведения

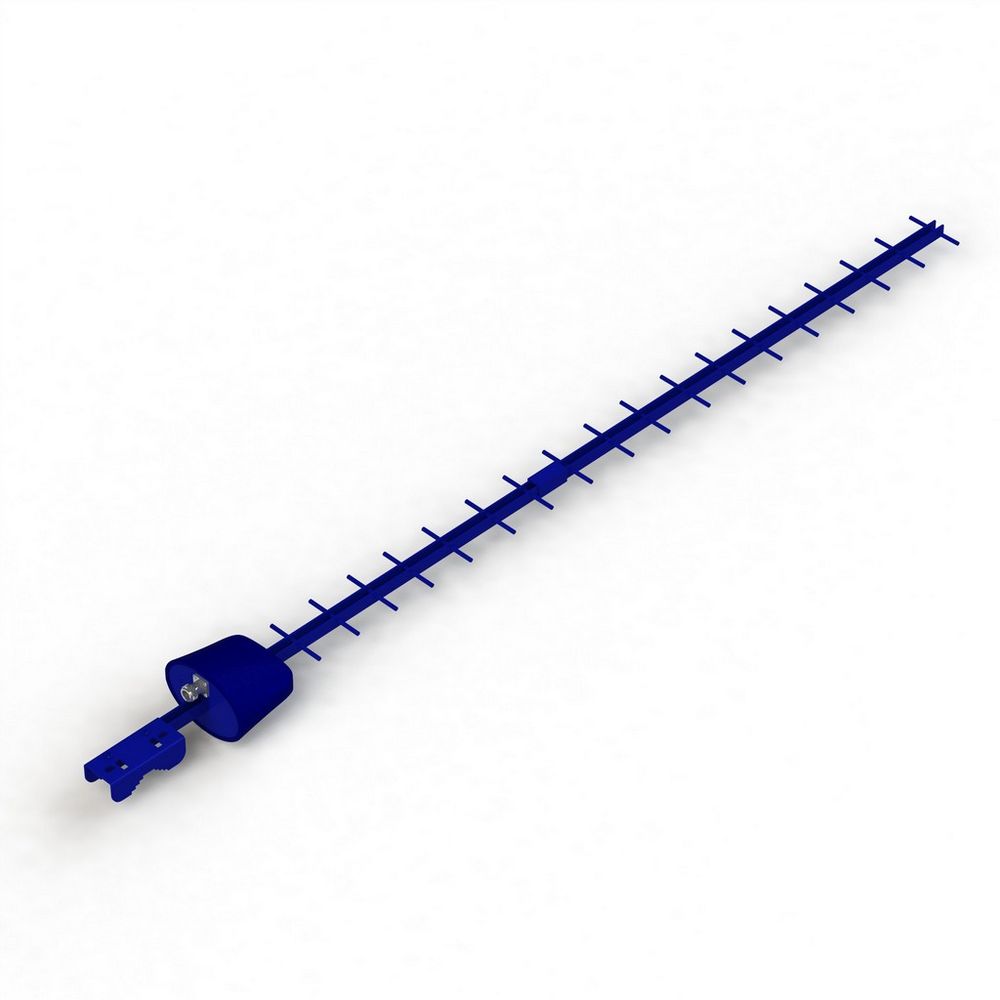

Антенна АX-2517Y предназначена для использования в комплекте оборудования беспроводного широкополосного доступа диапазона 2,5-2,7ГГц . АX-2517Y имеют узкую диаграмму направленности и идеально подходят для применения в абонентском комплекте. Тип антенны - "волновой канал" (Яги).
Достоинства антенны АX-2517Y:

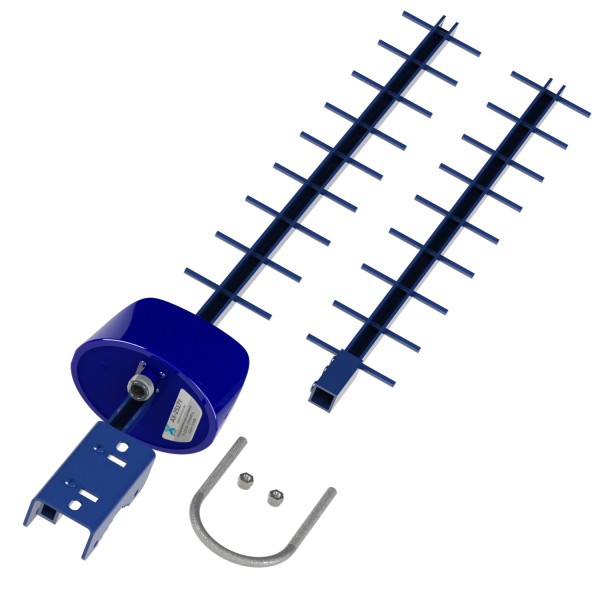

Комплект поставки:
Дополнительное оборудование:
Подключение к модему:

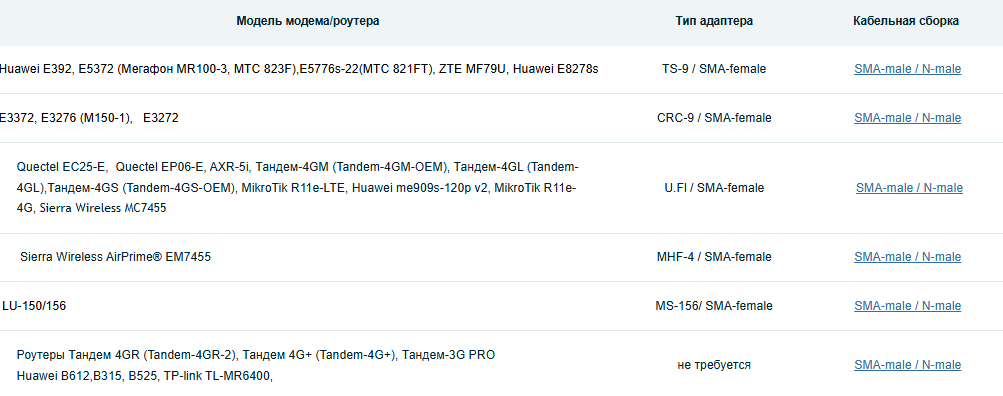

Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female | SMA-male / N-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
LU-150/156 | MS-156/ SMA-female | SMA-male / N-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, | не требуется | SMA-male / N-male |
Артикул | AX-2517Y |
SKU | 100000381 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, м | 0,8х0,09х0,05 |

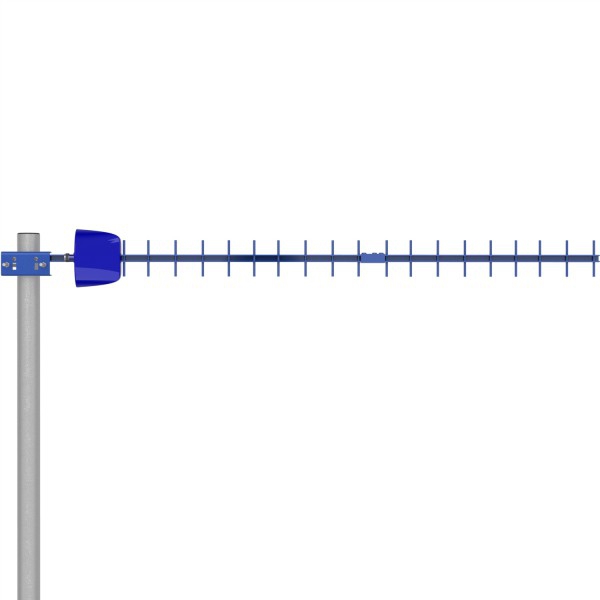

Диаметр мачты, мм | 30-60 |
Допустимая мощность, Вт | 50 |
Допустимая скорость ветра, м/сек | 50 |
Защитное покрытие | порошковая полимерная краска |
Количество элементов | 23 |
Коэффициент усиления, дБи | 17 |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Масса | 490 г |
Материал директоров и траверсы | АМГ3,АД31 |
Материал излучателя | медь |
Материал кожуха | полистирол |
Материал крепления | сталь |
Модель | AX-2517Y |
Поляризация | вертикальная/горизонтальная |
Рабочий диапазон частот, МГц | 2500-2700 |
Разъемы | N-female/по выбору заказчика |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 24 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 22 |
