Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ

Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ" из каталога оборудования Антенна76
Код товара: AX-2520P MIMO
Наличие: много
Антэкс
4 888 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.

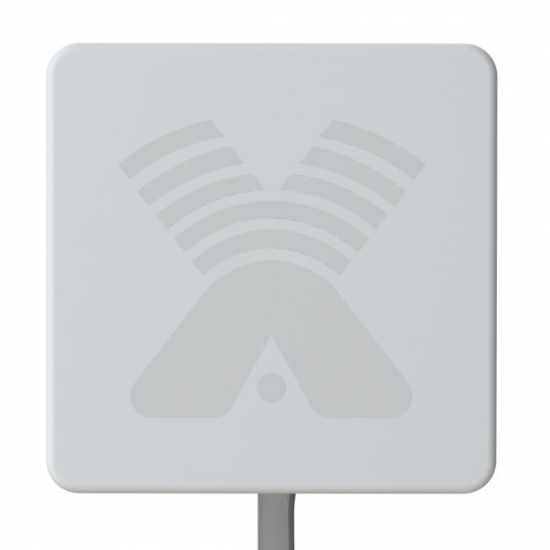

Антенна Антэкс AX-2520P MIMO 2x2 - 4G уличная панельная на 20 Дб, MIMO (50 Ом, 4G LTE 2600)
Полное описание
Бренд Антэкс
MIMO MIMO 2x2
Вид Антенна
Входное сопротивление 50 Ом
Коэффицент усиления 20 дБ
Тип антенны панельная
Условия эксплуатации уличная
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ
Антенна Антэкс AX-2520P MIMO 2x2 панельная 20 дБ
Наличие: много
4 888 руб. / шт.

Общие сведения

       Панельная антенна АX-2520P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных  стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2520P MIMO является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392) может достигать 100-150Мб/с. Тип антенны – синфазная полосковая решетка.

Достоинства антенны АX-2520P MIMO 2х2:

  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
  • Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника. На антеннах предусмотрено подключение провода заземления.

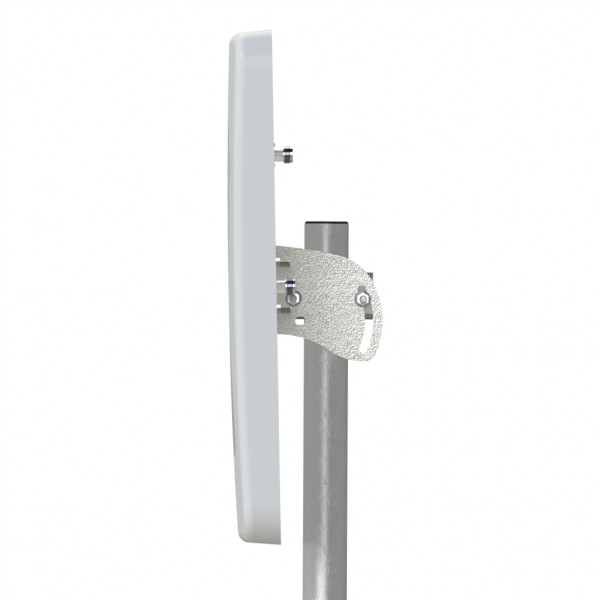

  • Крепление позволяет изменять угол наклона антенны и наклон поляризации.
  • Для соединения с модемом используется кабель с волновым сопротивление 50 Ом, для чего антенна снабжена разъемами N-female.

Комплект поставки:

  • Антенна АX-2520P 2х2

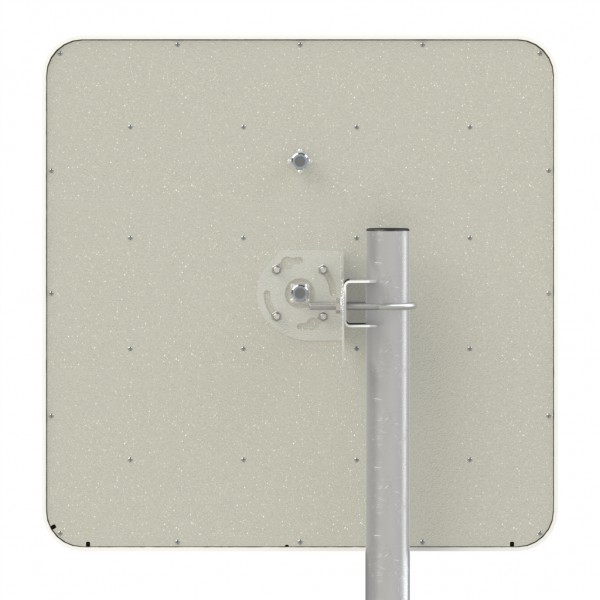

  • Крепление для установки на мачту/трубу
  • Инструкция по установке (скачать)
  • Упаковка из микрогофрокартона

Дополнительное оборудование:

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

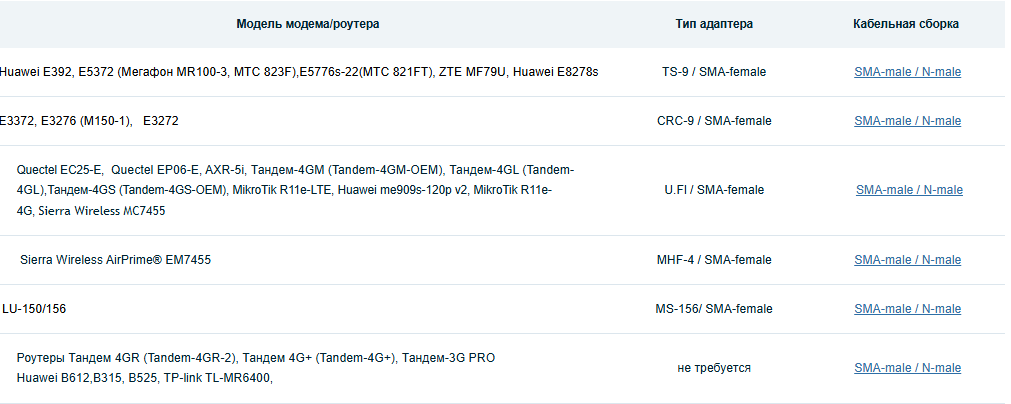

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутераТип адаптераКабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278sTS-9 / SMA-femaleSMA-male / N-male
E3372, E3276 (М150-1),   E3272CRC-9 / SMA-femaleSMA-male / N-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female SMA-male / N-male
 Sierra Wireless AirPrime® EM7455 MHF-4 / SMA-femaleSMA-male / N-male
 LU-150/156MS-156/ SMA-femaleSMA-male / N-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400,
не требуетсяSMA-male / N-male

Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

АртикулAX-2520P MIMO
SKU100000358
Входное сопротивление, Ом50
Габаритные размеры без крепления, м0,45х0,45х0,06
Допустимая мощность, Вт50
Допустимая скорость ветра, м/сек20
Защитное покрытиепорошковая полимерная краска
Коэффициент усиления, дБи19-20 х 2
Креплениемачта диаметром 20-52мм
КСВ в рабочем диапазоне частот, не более1,5
Масса3195 г
Материал кожухаПоликарбонат+ABS
Материал креплениясталь
Материал экранасталь
МодельAX-2520P MIMO 2x2
Поляризациягор.+верт.
Рабочий диапазон частот, МГц2500-2700
Развязка между входами антенны, не менее Дб35dB
Разъемы2хN-female
Температура рабочая, °С-40....+60
Уровень боковых лепестков, дБ не более-12dB
Ширина лепестков ДН в Е-плоскости (горизонтальной), °13-15
Ширина лепестков ДН в Н-плоскости (вертикальной), °13-15
Антэкс
Предприятие “Антэкс”  создано в 2006 году. Основное направление деятельности- проектирование, производство, продажа антенно-фидерных устройств различных частотных диапазонов и конструкций. Дипломированные специалисты предприятия имеют многолетний опыт работы в данной сфере. Мы производим широкую гамму антенн: от простых штыревых, до сложных полосковых; от антенн с изотропной диаграммой направленности, до антенн с секторной и игольчатой диаграммами направленности.  На данный период, наше предприятие производит и реализует почти все линейки антенн для радиосвязи стандартов: LTE2600, UMTS2100,  CDMA450,  GSM900, GSM1800, DECT, WIFI, UHF, VHF и т. д. Вся выпускаемая продукция проходит финишную настройку на радиоизмерительном оборудовании.
