Антенна Антэкс AX-2520PF MIMO 2x2 панельная 20 дБ
Код товара: AX-2520P MIMO F
Наличие: много
4 633 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-2520PF MIMO 2x2 - 4G уличная панельная на 20 Дб, MIMO (75 Ом, 4G LTE 2600)
Полное описание
| Бренд | Антэкс |
| MIMO | MIMO 2x2 |
| Вид | Антенна |
| Входное сопротивление | 75 Ом |
| Коэффицент усиления | 20 дБ |
| Тип антенны | панельная |
| Условия эксплуатации | уличная |
Поделиться
Общие сведения
Панельная бюджетная антенна АX-2520PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2520PF MIMO является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392) может достигать 100-150Мб/с. Тип антенны – синфазная полосковая решетка.
Антенна снабжена разъемами серии F. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
Достоинства антенны АX-2520PF MIMO 2х2:
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
- Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.
- Крепление позволяет изменять угол наклона антенны и наклон поляризации.
- Для соединения с модемом используется кабель с волновым сопротивлением 75 Ом, для чего антенна снабжена разъемами F-female.
Комплект поставки:
- Антенна АX-2520PF 2х2
- Крепление для установки на мачту/трубу
- Инструкция по установке (скачать)
- Упаковка из микрогофрокартона
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:

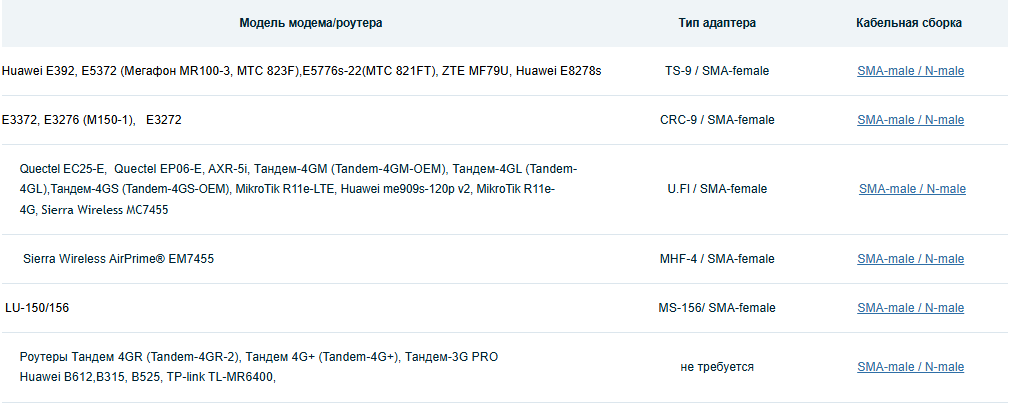

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
| E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
| Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
| LU-150/156 | MS-156 / F-female | F-male/F-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
| Артикул | AX-2520P MIMO F |
| SKU | 100000384 |
| Входное сопротивление, Ом | 75 |
| Габаритные размеры без крепления, м | 0,45х0,45х0,06 |
| Допустимая мощность, Вт | 50 |
| Допустимая скорость ветра, м/сек | 20 |
| Защитное покрытие | порошковая полимерная краска |
| Коэффициент усиления, дБи | 19-20 х 2 |
| Крепление | мачта диаметром 20-52мм |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Масса | 3195 г |
| Материал кожуха | Поликарбонат+ABS |
| Материал крепления | сталь |
| Материал экрана | сталь |
| Модель | AX-2520PF MIMO 2x2 |
| Поляризация | гор.+верт. |
| Рабочий диапазон частот, МГц | 2500-2700 |
| Развязка между входами антенны, не менее Дб | 35dB |
| Разъемы | 2хF-female |
| Температура рабочая, °С | -40....+60 |
| Уровень боковых лепестков, дБ не более | -12dB |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 13-15 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 13-15 |
