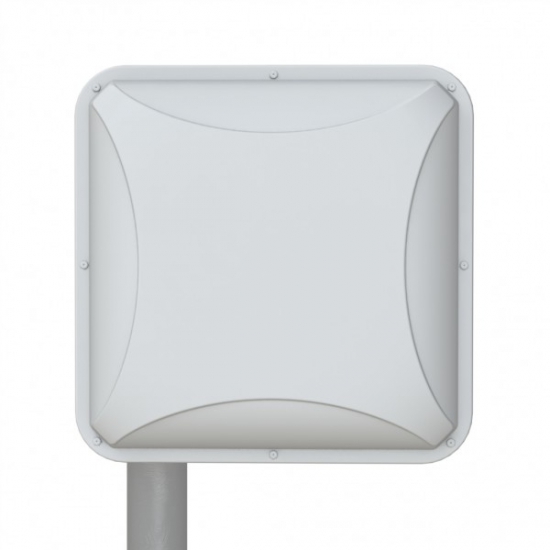

Антенна Антэкс AX-809P MIMO F панельная 9 дБ
Код товара: AX-809P MIMO F
Наличие: много
2 990 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-809P MIMO F - 4G уличная панельная на 9 Дб, MIMO (75 Ом, 4G LTE 800)
Полное описание
| Бренд | Антэкс |
| MIMO | MIMO 2x2 |
| Вид | Антенна |
| Входное сопротивление | 75 Ом |
| Коэффицент усиления | 9 дБ |
| Тип антенны | панельная |
| Условия эксплуатации | уличная |
Поделиться
Общие сведения
Панельная антенна АX-809PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE 800 диапазона 790-870 МГц. АX-809PF MIMO 2х2 является антенной средней направленности и рекомендуется к применению на не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 ( Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.
Для антенны АX-809PF MIMO 2х2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.
Достоинства антенны АX-809PF MIMO 2х2:
- Антенна представляет собой двухвходовый резонатор с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.
- Пластиковый корпус надежно защищает активные излучателя антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием.
- Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.
- Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.
Комплект поставки:
- Антенна АX-809PF MIMO 2х2
- Мачтовое крепление
- Инструкция (скачать)
- Упаковка из микрогофрокартона
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:

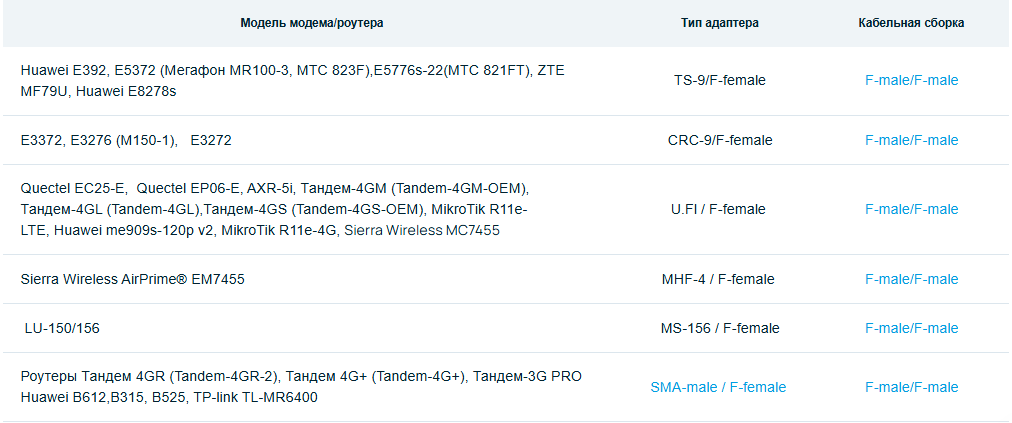

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
| E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
| Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
| LU-150/156 | MS-156 / F-female | F-male/F-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Определить необходимый тип разъема адаптера вы сможете по ссылке >>>
Для подключения антенны к модему необходимы 2 адаптера и 2 кабельные сборки.
| Артикул | AX-809P MIMO F |
| SKU | 100000180 |
| Входное сопротивление, Ом | 75 |
| Габаритные размеры без крепления, м | 0,24х0,24х0,04 |
| Допустимая мощность, Вт | 50 |
| Допустимая скорость ветра, м/сек | 50 |
| Защитное покрытие | порошковая полимерная краска |
| Коэффициент усиления, дБи | 9 х 2 |
| Крепление | мачта диаметром 20-52мм |
| КСВ в рабочем диапазоне частот, не более | 1.6 |
| Масса | 1235 г |
| Материал антенны | оцинкованная сталь |
| Материал кожуха | Поликарбонат+ABS |
| Материал крепления | сталь |
| Модель | AX-809P MIMO F |
| Отношение вперед/назад, дБ не менее | -15 |
| Поляризация | гор.+верт. или наклонные +45/-45 |
| Рабочий диапазон частот, МГц | 790-870 |
| Развязка между входами антенны, не менее Дб | 24 dB |
| Разъемы | 2хF-female |
| Температура рабочая, °С | -40....+60 |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 52 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 72 |
