Бренд | Антэкс |
MIMO | нет |
Вид | Антенна |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 14 дБ |
Тип антенны | панельная |
Условия эксплуатации | уличная |
Общие сведения:

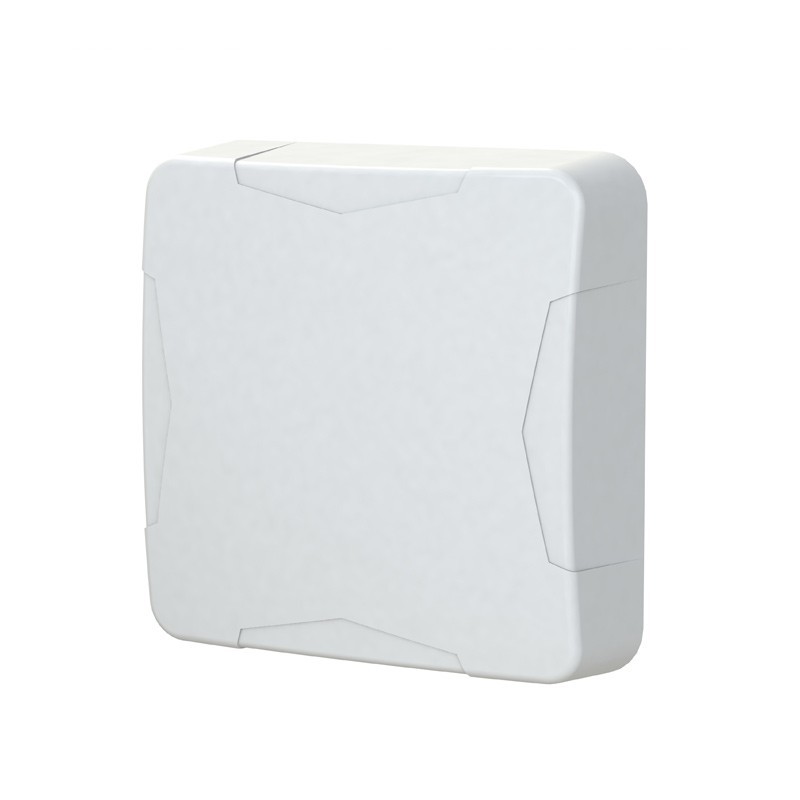

Универсальная выносная антенна NITSA-5 предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:
Антенна может поставляться с металлическим или пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением. Антенна рекомендуется к использованию на расстояниях до 10 км от базовой станции.
Достоинства:
Комплект поставки:
Дополнительное оборудование:
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / SMA-female | SMA-male / N-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
LU-150/156 | MS-156/ SMA-female | SMA-male / N-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, | не требуется | SMA-male / N-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
В случае если вы хотите подключить антенну к 3G роутеру типа Huawei B593s-22, B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с антенным выходом типа SMA-female, вам будет необходима данная кабельная сборка.
Артикул | Nitsa-5 |
SKU | 100000348 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, м | 0,24х0,24х0,08 |
Допустимая мощность, Вт | 50 |
Коэффициент усиления, дБи | 9.0÷9.5/10.0÷14.5 |
КСВ в рабочем диапазоне частот, не более | 1,6 |
Масса | 1120 г |
Материал излучателя | оцинкованная сталь |
Материал кожуха | Поликарбонат+ABS |
Модель | NITSA-5 |
Отношение вперед/назад, дБ не менее | не менее 18 |
Поляризация | вертикальная/горизонтальная/наклонная |
Рабочий диапазон частот, МГц | 790÷960/1700÷-2700 |
Разъемы | N-female |
Уровень боковых лепестков, дБ не более | не более -13 |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 65/37÷53 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 69/36÷69 |
