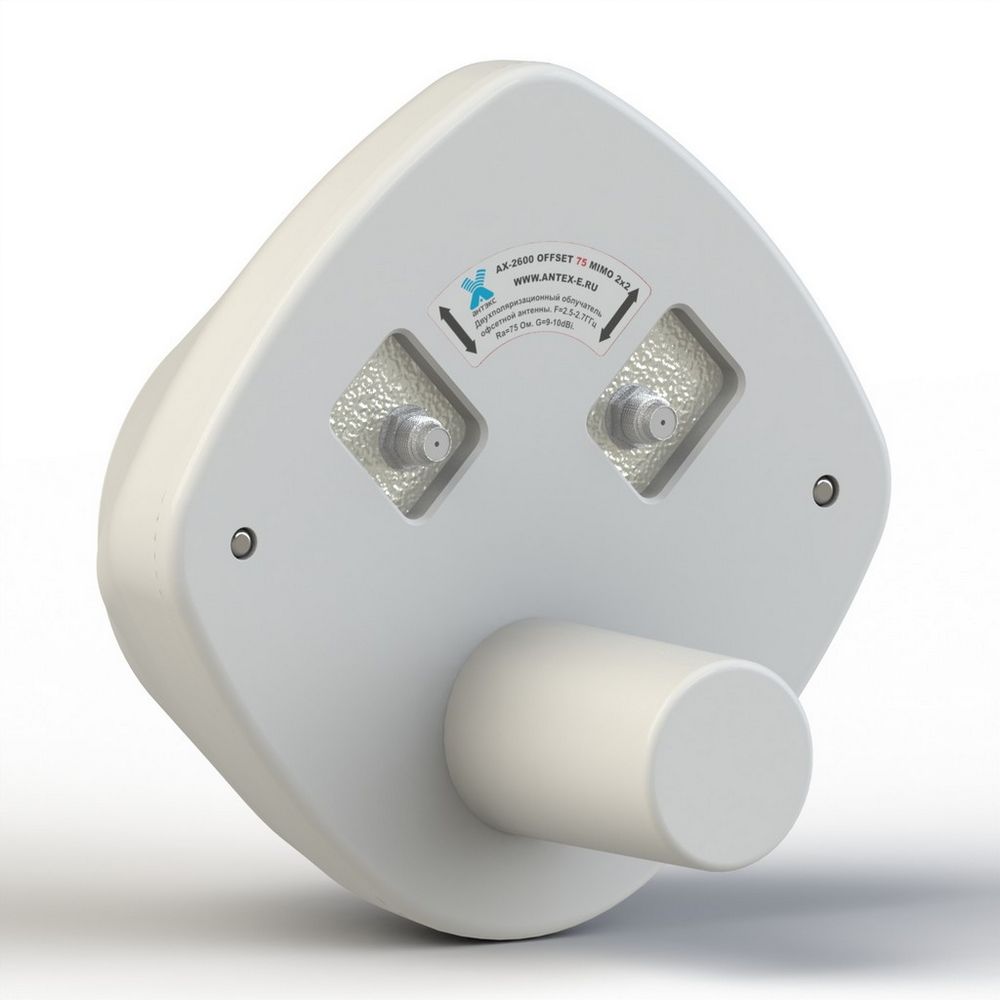

Облучатель Антэкс AX-2600 OFFSET 75 (LTE2600)
Код товара: AX-2600 OFFSET 75
Наличие: много
1 207 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Облучатель Антэкс AX-2600 OFFSET 75 - 4G для офсетной антенны (тарелки) на 21-30 Дб (75 Ом, 4G LTE 2600)
Полное описание
| Бренд | Антэкс |
| MIMO | нет |
| Вид | Антенна |
| Входное сопротивление | 75 Ом |
| Тип антенны | офсетный облучатель |
| Условия эксплуатации | для офсетной антенны (тарелки) |
Поделиться
Общие сведения
Облучатель AX-2600 OFFSET 75 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Для антенны AX-2600 OFFSET 75 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.
Достоинства антенны АX-2600 Offset 75:
- Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
- Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
Комплект поставки:
- Облучатель AX-2600 OFFSET 75
- Инструкция по установке (скачать)
- Упаковка из микрогофрокартона или полиэтилена
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
| E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
| Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
| LU-150/156 | MS-156 / F-female | F-male/F-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 | SMA-male / F-female | F-male/F-male |
Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>
| Артикул | AX-2600 OFFSET 75 |
| SKU | 100000392 |
| Входное сопротивление, Ом | 75 |
| Габаритные размеры, м | 0,145х0,145х0,145 |
| Допустимая мощность, Вт | 10 |
| Защитное покрытие | порошковая полимерная краска |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Масса | 200 г |
| Материал излучателя | оцинкованная сталь |
| Материал кожуха | морозостойкий поликарбонат |
| Модель | AX-2600 OFFSET 75 |
| Поляризация | вертикальная |
| Рабочий диапазон частот, МГц | 2500-2700 |
| Разъемы | F-female |
| Результирующее усиление (и ширина ДН) при различных диаметрах тарелки | 30dBi ; 21dBi ; 22dBi ; 25dBi ; 29dBi |
| Результирующее усиление и ширина диаграммы направленности по уровню -3дБ | 0,55м 21dBi 15 гр. 0,6м 22dBi 14 гр. 0,9м 25dBi 9 гр. 1,3м 29dBi 6 гр. 1,5м 30dBi 5 гр. |
| Собственный коэффициент усиления, дБи | 9-10 |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 90÷96 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 110÷120 |
