Комплект 3G №5 ЭКОНОМ Антэкс

Антенный комплект для 3G USB-модема №5

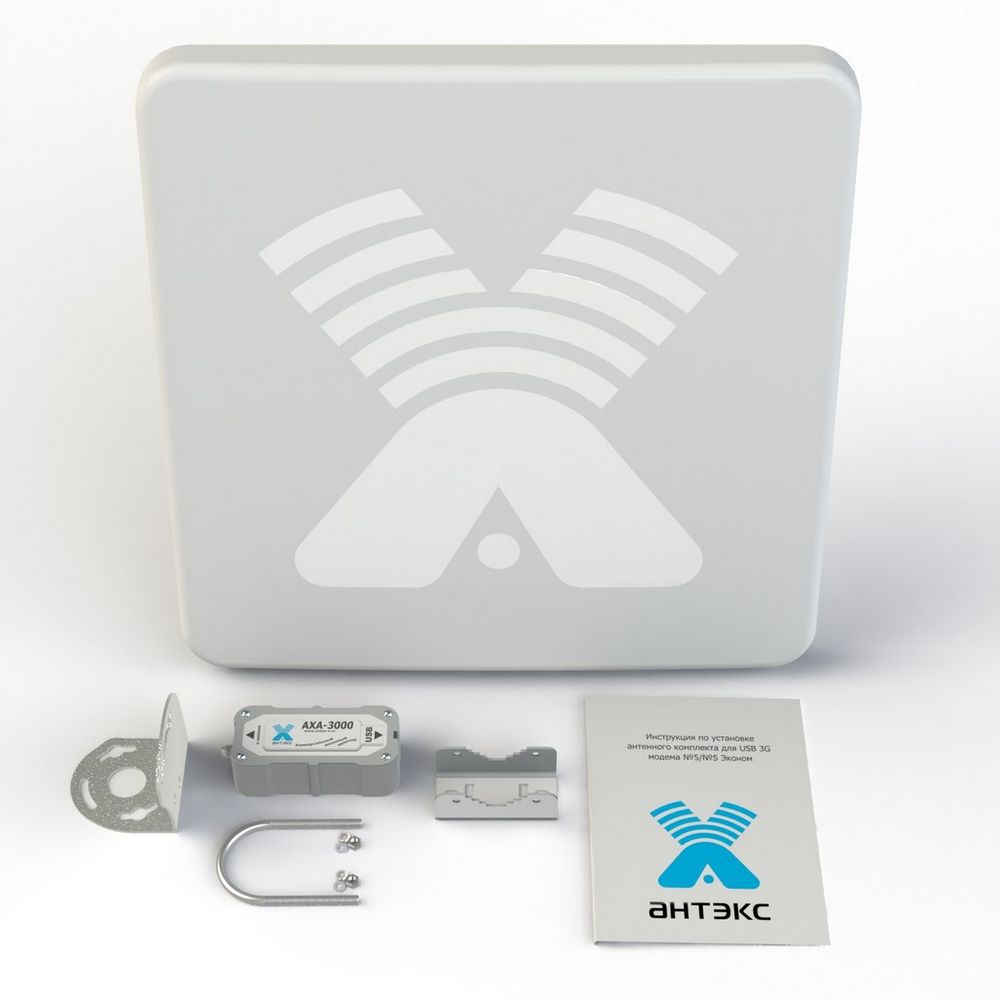

Стандартная конфигурация комплекта :

1. Уличная панельная антенна AX-2020PF для 3G  (выходной разъём F-female)
2. Антенный адаптер для USB 3G модема универсальный AXA-3000 (имеет входной высокочастотный разъём F-female)
3. Узел крепления и все необходимое для монтажа антенны на мачту или стойку
4. Инструкция по установке
5. Упаковка из картона

1. Антенна

Комплект снабжен панельной антенной AX-2020PF  с высоким коэффициентом усиления (20dBi), низким уровнем КСВ в рабочей полосе частот 1900-2180МГц. Антенна плоская, имеет надежное крепление, которое позволяет изменять положение антенны по азимуту, углу места, а также наклон поляризации. Излучатели защищены от осадков, защитное покрытие - полимерная краска. Предназначена для установки на улице.

2. Кабель.

Для соединения антенны и адаптера применяется обычный ТВ кабель. Потери в кабеле будут существенно меньше, если используются такие марки кабеля как:

1. SAT 703
2. SAT 50
3. AF113

Применение ТВ кабеля позволяет вам получить существенную экономию. Во первых - ТВ кабель существенно дешевле профессионального кабеля с волновым сопротивлением 50 Ом. Во вторых - изготовление  кабельной сборки необходимой длины не потребует специальных инструментов и знаний. В третьих ТВ кабель и разъемы к нему доступны практически везде. 3G модемы работают на частотах 1900-2150МГц.   Как известно чем выше частота, тем потери больше. Качественный ТВ кабель может обеспечить меньшие потери  чем кабель 50 ОМ при одинаковых внешних диаметрах.

3. Адаптер

Часто USB 3G модемы не имеют внешних разъемов для подключения внешней антенны. Для этого случая мы предлагаем в  комплекте универсальный адаптер, работающий с любыми USB 3G модемами без выхода на внешнюю антенну (габариты модема не должны превышать 25мм х 15мм х 95мм). Если же ваш модем имеет разъем CRC-9или TS-9, то мы можем снабдить ваш комплект качественными адаптером. Ниже приведена таблица поясняющая, какой адаптер лучше выбрать для того или иного модема:

Если в этой таблице вы не нашли название своего модема, то определить необходимый тип разъема адаптера вы сможете по ссылке >>>

4. Установка

Чтобы установить данный комплект не требуется специальных знаний и умений, необходимо просто выполнить рекомендации из инструкции по установке

	- Устанавливаем антенну на мачту или вертикальную трубу и направляем в сторону ближайшей вышки 3G
	- Антенный коаксиальный кабель идущий от антенны AX-2020P подключаем к  адаптеру для 3G USB модемов  - AXA-3000 . - Подключаем 3G USB-модем к компьютеру через USB-удлинитель (не входит в комплект) .
	- Вкладываем 3G USB-модем  в адаптер AXA-3000
	- Закрываем крышкой
	-подключаемся к компьютеру и работаем в интернете

Для удобства пользованием интернетом в помещениях рекомендуем приобрести 3G WIFI роутер.

Используя данное устройство вы можете пользоваться планшетом, ноутбуком в любой точке помещения, разместить свой телевизор и др. устройства (имеющие встроенный WIFI адаптер) в удобном месте. Ниже приведена возможная реализация системы с использованием роутера, антенного комплекта и модема.
