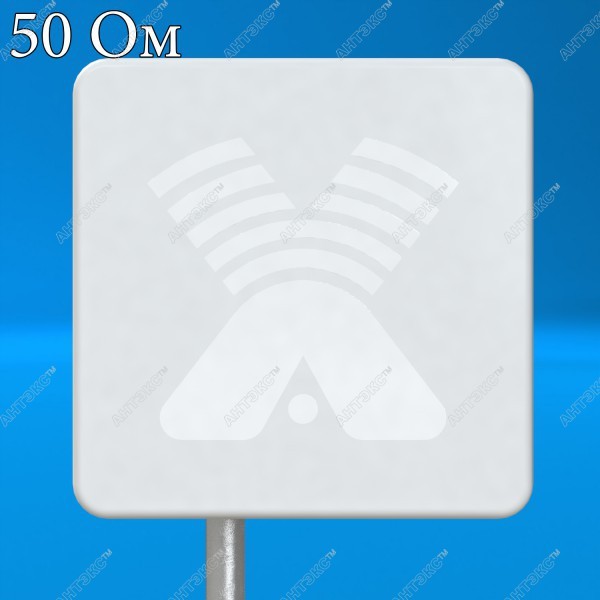

![Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female) Детальное изображение товара "Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female)" из каталога оборудования Антенна76](/upload/iblock/780/12902pi4laooi3gom4ujqdvmb9pyw94z/antenna-anteks-ax-1214p-ulichnaya-panelnaya-na-15-db-chastoty-1010-1320-mgts-razem-n-female.jpg)
![Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female) Детальное изображение товара "Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female)" из каталога оборудования Антенна76](/upload/iblock/c96/2w4nph5vvrnmg4jn7sb0l6jbdjhubqed/cfb6ca9a62fb11ea8125c86000a1ca8d_96156f96e99311ec818bc86000a1ca8d.jpg)
![Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female) Детальное изображение товара "Антенна Антэкс AX-1214P уличная, панельная, на 15 Дб (частоты 1010-1320 Мгц, разъем N-female)" из каталога оборудования Антенна76](/upload/iblock/25f/y76mg2kpssfr2n1g9heu64oi8amvj1zc/cfb6ca9a62fb11ea8125c86000a1ca8d_96156fcae99311ec818bc86000a1ca8d.jpg)
Бренд | Антэкс |
Вид | Антенна |
Коэффицент усиления | 14 дБ |
Тип антенны | панельная |
Тип разъема | N-female |
Условия эксплуатации | уличная |
AX-1214P
AX-1214P представляет собой выносную направленную панельную антенну и предназначена для использования в ситемах связи диапазона 1.01÷1.32 ГГц (передача видео, радиоуправление, передача телеметрии и т. д). Тип антенны - синфазная полосковая антенная решетка.
Активные излучатели антенны надежно укрыты от осадков и неблагоприятных воздействий в пластиковый морозостойкий корпус. Антенна снабжен разъемом - N-female. Вход антенны замкнут по постоянному току для снижения вероятности выхода из строя подключаемого оборудования по вине статического электричества и грозовых разрядов. Крепление антенны позволяет изменять азимут, угол наклона и поляризацию антенны.
Видеоебзор тестирования антенны
Достоинства:
Комплект поставки:
Артикул | AX-1214P |
SKU | 100001173 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, м | 0,44х0,44х0,04 |
Диаметр мачты, мм | 32÷52 |
Допустимая мощность, Вт | 50 |
Защитное покрытие | порошковая полимерная краска |
Коэффициент усиления, дБи | 13.5÷15,0 |
КСВ в рабочем диапазоне частот, не более | 1.5 |
Материал антенны | оцинкованная сталь |
Материал кожуха | ABS+поликарбонат |
Модель | AX-1214P |
Отношение вперед/назад, дБ не менее | 20 |
Поляризация | вертикальная/горизонтальная/наклонная |
Рабочий диапазон частот, МГц | 1010-1320 |
Разъемы | N-female |
Температура рабочая, °С | от -40°C до +80°C |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 36÷44 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 38÷41 |
