Низко полосный входной диапазон частот 10,7 ~ 11,7 ГГц
Низко полосный выходной диапазон частот 950 ~ 1950 МГц
Низко полосная частота LO 9,75 ГГц
Диапазон входного диапазона высоких частот 11,7 ~ 12,75 ГГц
Диапазон выходных частот диапазона 1100 ~ 2150 МГц
Частота гетеродинного частотного диапазона 10,6 ГГц
Шум Рисунок 0,2 дБ Тип. (Макс. 0,7 дБ)
LO Начальная точность +/- 1,0 МГц Макс.
LO Температурный дрейф +/- 3,0 МГц Макс.
Фазовый шум (@ 10 кГц) - 90 дБн / Гц Макс.
Коэффициент преобразования 60 дБ Мин.
Пульсация усиления (более 26 МГц) +/- 0,75 дБ
Изменение коэффициента усиления (с полным диапазоном) +/- 4 дБ Макс.
Отклонение изображения 40 дБ Мин.
1 дБ Точка сжатия (@ Выход) 0,0 дБм Мин.
Изоляция поперечной поляризации 22 дБ Мин.
Контрольный сигнал Ca (вертикальная поляризация) 11,0 ~ 14,0 В
Управляющий сигнал Cb (горизонтальная поляризация) 16,0 ~ 20,0 В
Контрольный сигнал Cc (переключение диапазона) 22 +/- 4 кГц
Выход VSWR 2.0: 1
Внутриполосный паразитный - 60 дБм Макс.
Потребление тока 180 мА Макс. @ 11 ~ 20 В
Рабочая температура - 30 ° C ~ + 60 ° C
Выходное сопротивление 75 Ом
Выходной разъем F-Type (Female)
SKU | 100011044 |

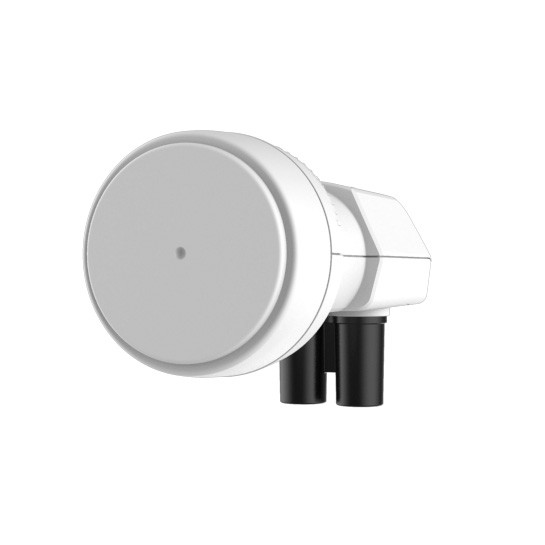

Комплектация | Конвертор круговой поляризации INVERTO 2 выхода |
