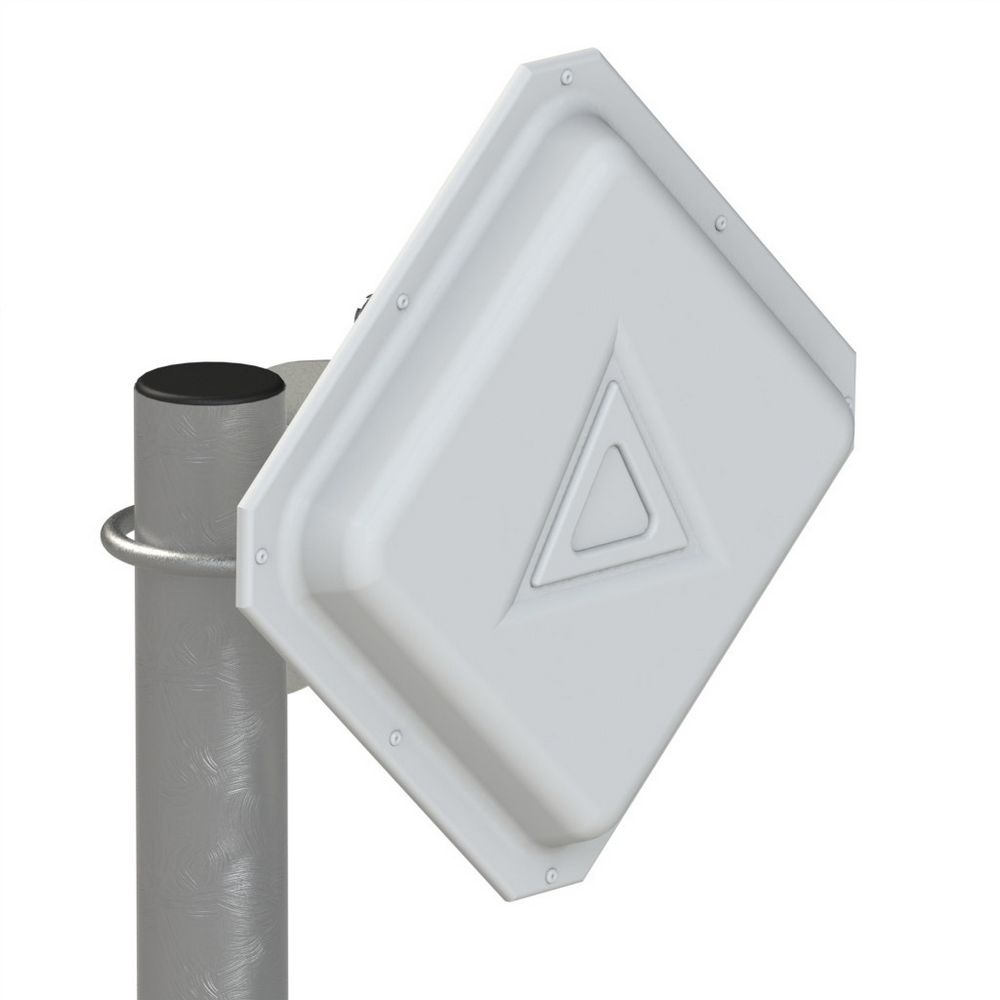

Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ

Детальное изображение товара "Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ" из каталога оборудования Антенна76
Детальное изображение товара "Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ" из каталога оборудования Антенна76
Код товара: AX-3515P MIMO
Наличие: много
Антэкс
1 754 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Антенна Антэкс AX-3515P MIMO - WI-FI уличная панельная на 15 Дб, MIMO (50 Ом, WIFI 3500)
Полное описание
Бренд Антэкс
MIMO MIMO 2x2
Вид Антенна WI-FI
Входное сопротивление 50 Ом
Коэффицент усиления 15 дБ
Тип антенны панельная
Тип разъема N-female
Условия эксплуатации уличная
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ
Антенна WI-FI Антэкс AX-3515P MIMO панельная 15 дБ
Наличие: много
1 754 руб. / шт.

Компактная панельная антенна для сетей 4G F=3400-3600МГц (Freshtel), КУ=2х15dBi, разъемы 2х N-female,поляризация двойная +45/-45 градусов,развязка между каналами более 30дБ.

Общие сведения

Выносная панельная антенна AX-3515P MIMO 2x2 предназначена для использования в комплекте c WIMAX/4G адаптерами, роутерами, модемами диапазона 3400-3600МГц. В состав антенны входит две синфазные антенные решетки с усилением по 15dBi. Решетки развязаны по поляризации (+45/-45 градусов), и обеспечивают уверенную работу в режиме MIMO 2x2. Активные излучателя антенны укрыты от осадков в пластиковый корпус. Крепление позволяет изменять угол наклона и наклон поляризации. Антенна снабжена двумя разъёмами типа N-female.

Рекомендуется для совместного использования с роутером SWC-9200 VoIP CPE, для подключения необходимы две кабельные сборки с разъемами N-male/SMA-male.

Рекомендуется для применения при небольшом удалении от базовой станции оператора. Антенна компактна, легко устанавливается и настраивается.

Комплект поставки:

  • Антенна AX-3515P MIMO 2x2________________1штука
  • Крепеж для монтажа антенны на мачту_____1штука
  • Инструкция по установке__________________1штука
  • Упаковка из микрогофрокартона ___________1штука


Электрические характеристики антенны

Рабочий диапазон частот, МГц

3400-3600

Усиление, dBi

14.5-15.0

Ширина ДН в Н-плоскости, град

32

Ширина ДН в Е-плоскости, град

32

Уровень боковых лепестков, не более

-13dB

Развязка между портами , не менее

30dB

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот на входах, не более

1,5

Допустимая мощность, Вт

10

Поляризация принимаемых/излучаемых волн по входу №1

+45 градусов

Поляризация принимаемых/излучаемых волн по входу №2

-45 градусов

Механические характеристики

Масса, г

750

Крепление

мачта диаметром 20-52мм

Диапазон рабочих температур,гр. Цельсия

-40....+60

Габаритные размеры без крепления, м

0,17х0,17х0,05

Допустимая скорость ветра, м/сек

50

Разъемы

2хN-female

Материал защитного кожуха

ABS-пластик с защитой от ультрафиолетового излучения

Материал антенны

Оцинкованная сталь

Материал крепления

сталь

Защитное покрытие

порошковая полимерная краска

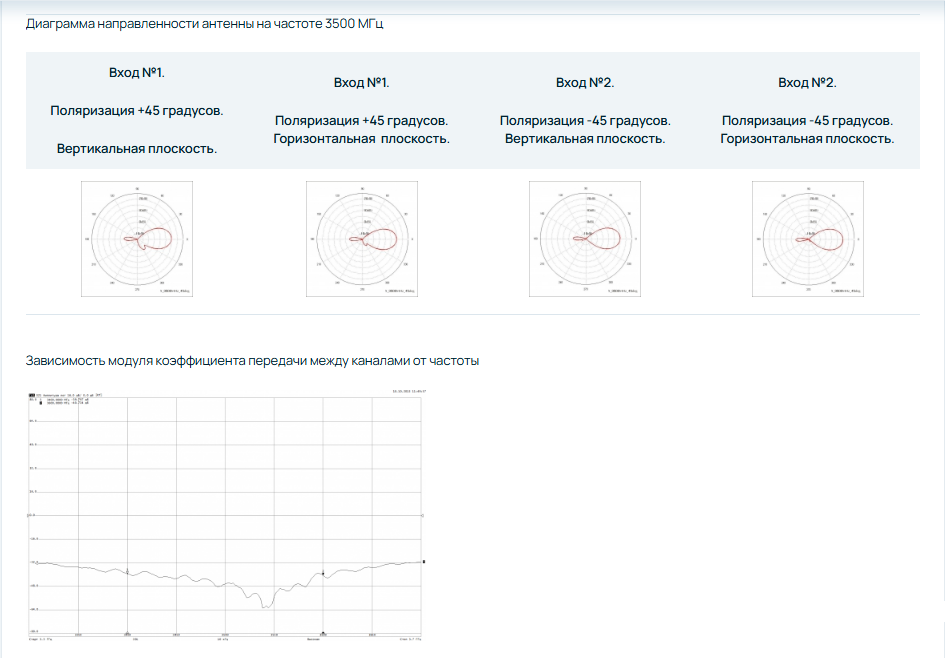

Диаграмма направленности антенны на частоте 3500 МГц

Вход №1.

Поляризация +45 градусов.

Вертикальная плоскость.

Вход №1.

Поляризация +45 градусов.

Горизонтальная плоскость.

Вход №2.

Поляризация -45 градусов.

Вертикальная плоскость.

Вход №2.

Поляризация -45 градусов.

Горизонтальная плоскость.




Зависимость модуля коэффициента передачи между каналами от частоты

АртикулAX-3515P MIMO
SKU100006876
Входное сопротивление, Ом50
Габаритные размеры без крепления, м0,17х0,17х0,05
Допустимая мощность, Вт10
Допустимая скорость ветра, м/сек50
Защитное покрытиепорошковая полимерная краска
Коэффициент усиления, дБи14.5-15.0
Креплениемачта диаметром 20-52мм
КСВ в рабочем диапазоне частот, не более1,5
Масса750 г
Материал антенныОцинкованная сталь
Материал кожухаABS-пластик с защитой от ультрафиолетового излучения
Материал креплениясталь
МодельAX-3515P MIMO
Поляризациявход 1: +45 градусов / вход 2: -45 градусов
Рабочий диапазон частот, МГц3400-3600
Развязка между входами антенны, не менее Дб30dB
Разъемы2хN-female
Температура рабочая, °С-40....+60
Уровень боковых лепестков, дБ не более-13dB
Ширина лепестков ДН в Е-плоскости (горизонтальной), °32
Ширина лепестков ДН в Н-плоскости (вертикальной), °32
