Бренд | Антэкс |
MIMO | MIMO 2x2 |
Вид | Антенна WI-FI |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 18 дБ |
Тип антенны | панельная |
Тип разъема | N-female |
Условия эксплуатации | уличная |

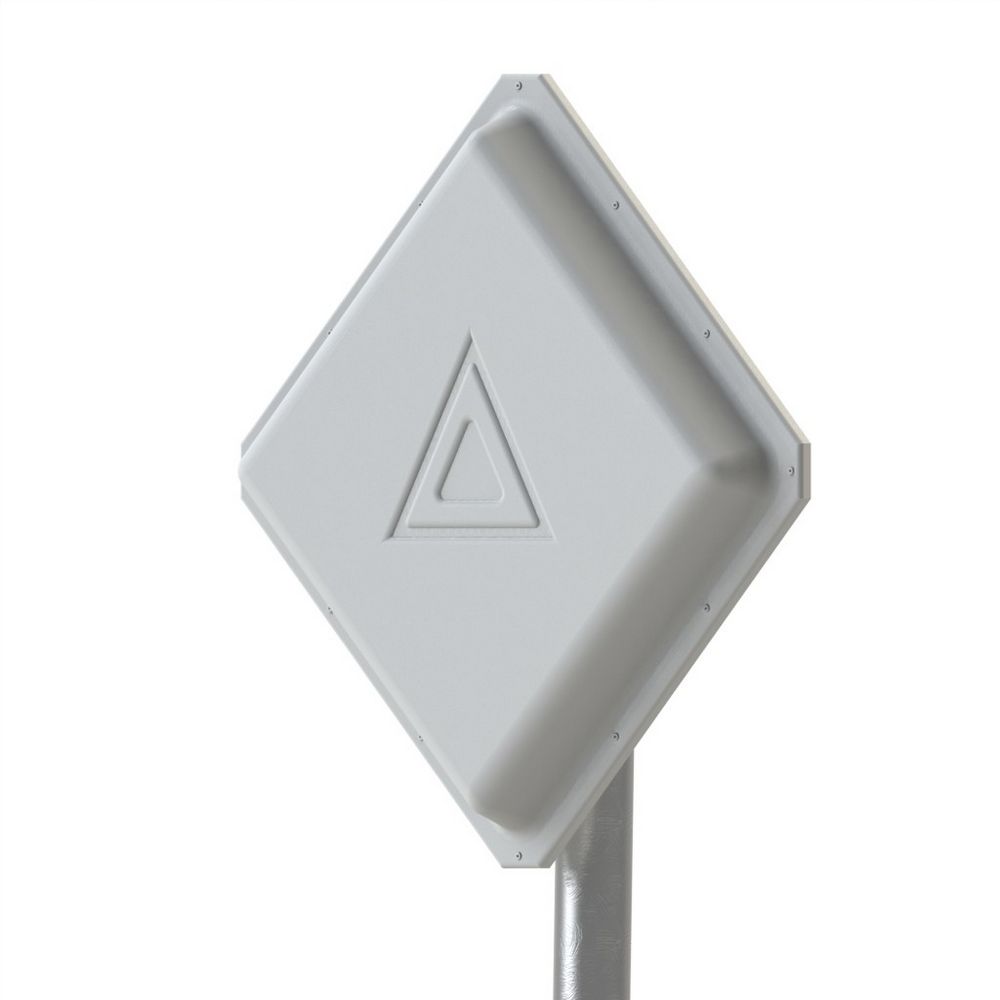

Мощная панельная антенна для сетей 4G F=3400-3600МГц (Freshtel), КУ=2х18dBi, разъемы 2х N-female,поляризация двойная +45/-45 градусов,развязка между каналами более 30дБ.
Общие сведения.
Панельная антенна AX-3518P MIMO 2x2 предназначена для использования в комплекте c WIMAX/4G адаптерами,
роутерами, модемами диапазона 3400-3600МГц. В состав антенны входит две синфазные антенные решетки с усилением по 18dBi. Решетки разнесены в пространстве и имеют ортогональные поляризации (+45/-45 градусов), что обеспечивает высокую развязку между каналами и отличную работу в режиме MIMO 2x2. Активные излучателя антенны укрыты в пластиковый корпус. Крепление позволяет изменять угол наклона. Антенна снабжена двумя разъёмами типа N-female.
Рекомендуется для совместного использования с роутером SWC-9200 VoIP CPE, для подключения необходимы две кабельные сборки с разъемами N-male/SMA-male.
Комплект поставки:
Электрические характеристики антенны | ||
Рабочий диапазон частот, МГц | 3400-3600 | |
Усиление, dBi | 18 | |
Ширина ДН в Н-плоскости, град | 20 | |
Ширина ДН в Е-плоскости, град | 20 | |
Уровень боковых лепестков, не более | -13dB | |
Развязка между портами , не менее | 30dB | |
Входное сопротивление, Ом | 50 | |
КСВ в рабочем диапазоне частот на входах, не более | 1,5 | |
Допустимая мощность, Вт | 10 | |
Поляризация принимаемых/излучаемых волн по входу №1 | +45 градусов | |
Поляризация принимаемых/излучаемых волн по входу №2 | -45 градусов | |
Механические характеристики | ||
Масса, г | 1500 | |
Крепление | мачта диаметром 20-52мм | |
Диапазон рабочих температур,гр. Цельсия | -40....+60 | |
Габаритные размеры без крепления, м | 0,293х0,293х0,05 | |
Допустимая скорость ветра, м/сек | 50 | |
Разъемы | 2хN-female | |
Материал защитного кожуха | ABS-пластик с защитой от ультрафиолетового излучения | |
Материал антенны | Оцинкованная сталь | |
Материал крепления | сталь | |
Защитное покрытие | порошковая полимерная краска |

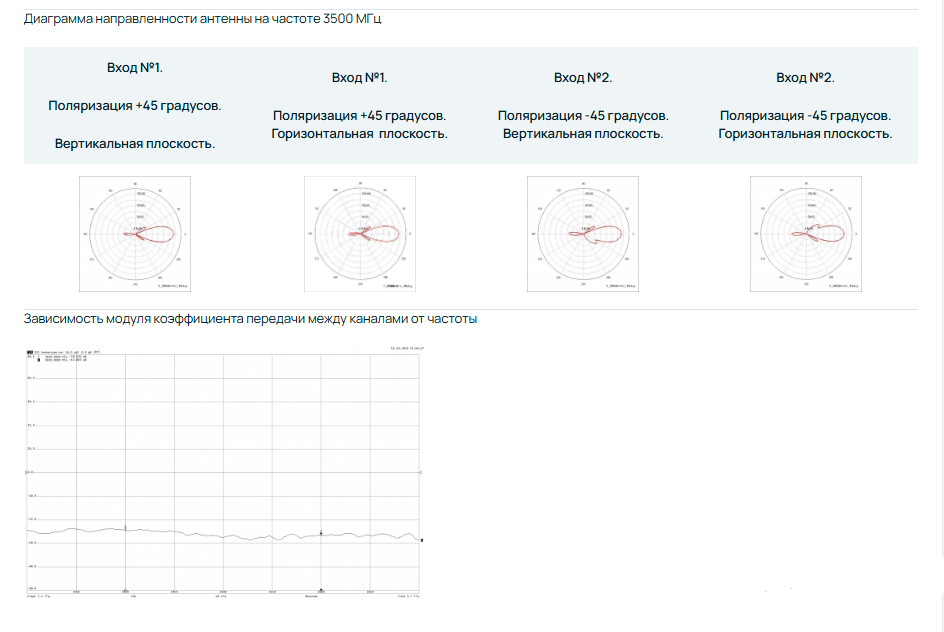

Диаграмма направленности антенны на частоте 3500 МГц
Зависимость модуля коэффициента передачи между каналами от частоты
Артикул | AX-3518P MIMO |
SKU | 100006875 |
Входное сопротивление, Ом | 50 |
Габаритные размеры без крепления, м | 0,293х0,293х0,05 |
Допустимая мощность, Вт | 10 |
Допустимая скорость ветра, м/сек | 50 |
Защитное покрытие | порошковая полимерная краска |
Коэффициент усиления, дБи | 18 |
Крепление | мачта диаметром 20-52мм |
КСВ в рабочем диапазоне частот, не более | 1,5 |
Масса | 1500 г |
Материал антенны | Оцинкованная сталь |
Материал кожуха | ABS-пластик с защитой от ультрафиолетового излучения |
Материал крепления | сталь |
Модель | AX-3518P MIMO |
Поляризация | вход 1: +45 градусов / вход 2: -45 градусов |
Рабочий диапазон частот, МГц | 3400-3600 |
Развязка между входами антенны, не менее Дб | 30dB |
Разъемы | 2хN-female |
Температура рабочая, °С | -40....+60 |
Уровень боковых лепестков, дБ не более | -13dB |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 20 |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 20 |
