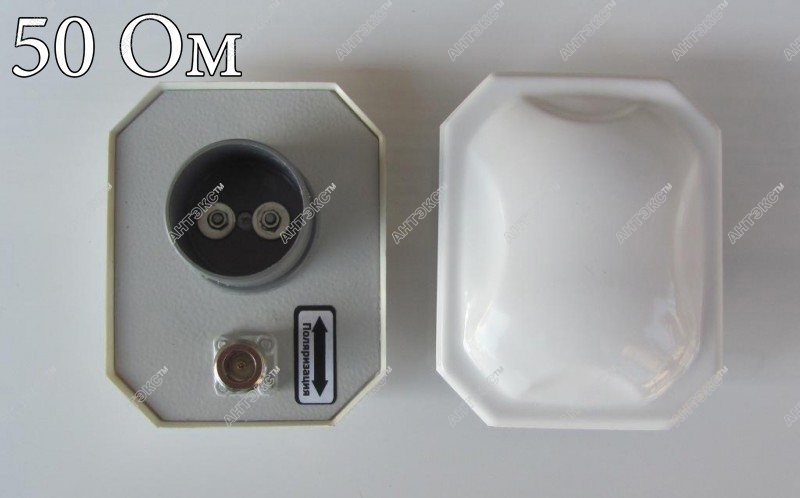

Облучатель WI-FI Антэкс AX-3500 OFFSET 32 дБ
Код товара: AX-3500 Offset
Наличие: много
1 133 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Облучатель Антэкс AX-3500 OFFSET - WI-FI для офсетной антенны (тарелки) на 23-32 Дб (50 Ом, WIFI 3500)
Полное описание
| Бренд | Антэкс |
| MIMO | нет |
| Вид | Облучатель WI-FI |
| Входное сопротивление | 50 Ом |
| Коэффицент усиления | 32 дБ |
| Тип антенны | офсетный облучатель |
| Тип разъема | N-female |
| Условия эксплуатации | для офсетной антенны (тарелки) |
Поделиться
Облучатель офсетной зеркальной антенны. Частота F=3400-3600 МГц. КУ до 32dBi (зависит от диаметра спутниковой офсетной "тарелки").
Облучатели АX-3500 Offset предназначены для использования в комплекте оборудования беспроводных систем передачи данных диапазона 3100-3600МГц. Облучатели имеют ширину диаграммы направленности порядка 90-100 градусов по уровню -10dB и идеально подходят для применения в комплекте с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатели являются полосковыми антенными решетками. Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Для подключения к роутеру Huawei BM632w необходима кабельная сборка.
Краткие технические характеристики
| Электрические характеристики | ||
| Рабочий диапазон частот, МГц | 3400-3600 | |
Усиление, dBi | 9 | |
Результирующее усиление при различных диаметрах офсетной параболической антенны | 0,55м -23dBi 0,6м -24dBi 0,9м- 27,5dBi 1,2м -30dBi 1,5м -32Bi | |
| Ширина ДН в Н-плоскости, град | 100 | |
| Ширина ДН в Е-плоскости, град | 95 | |
| Входное сопротивление, Ом | 50 | |
| КСВ в рабочем диапазоне частот, не более | 1,5 | |
| Допустимая мощность, Вт | 50 | |
| Поляризация | вертикальная/горизонтальная | |
Механические характеристики | ||
| Габаритные размеры, м | 60 х 80 х 50 | |
| Разъем | N-female | |
| Материал излучателя | оцинкованная сталь | |
Материал рефлектора | сталь | |
Материал кожуха | ABS | |
| Артикул | AX-3500 Offset |
| SKU | 100006877 |
| Входное сопротивление, Ом | 50 |
| Габаритные размеры, м | 60 х 80 х 50 |
| Допустимая мощность, Вт | 50 |
| Коэффициент усиления, дБи | 9 |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Материал излучателя | оцинкованная сталь |
| Материал кожуха | ABS |
| Материал рефлектора | сталь |
| Модель | AX-3500 OFFSET |
| Поляризация | вертикальная/горизонтальная |
| Рабочий диапазон частот, МГц | 3400-3600 |
| Разъемы | N-female |
| Результирующее усиление (и ширина ДН) при различных диаметрах тарелки | 0,55м -23dBi0,6м -24dBi 0,9м- 27,5dBi1,2м -30dBi1,5м -32Bi |
| Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 95 |
| Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 100 |
Задать вопрос о товаре
Предприятие “Антэкс” создано в 2006 году. Основное направление деятельности- проектирование, производство, продажа антенно-фидерных устройств различных частотных диапазонов и конструкций. Дипломированные специалисты предприятия имеют многолетний опыт работы в данной сфере. Мы производим широкую гамму антенн: от простых штыревых, до сложных полосковых; от антенн с изотропной диаграммой направленности, до антенн с секторной и игольчатой диаграммами направленности. На данный период, наше предприятие производит и реализует почти все линейки антенн для радиосвязи стандартов: LTE2600, UMTS2100, CDMA450, GSM900, GSM1800, DECT, WIFI, UHF, VHF и т. д. Вся выпускаемая продукция проходит финишную настройку на радиоизмерительном оборудовании.
