Бренд | Антэкс |
MIMO | нет |
Вид | Облучатель WI-FI |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 36 дБ |
Тип антенны | офсетный облучатель |
Тип разъема | N-female |
Условия эксплуатации | для офсетной антенны (тарелки) |
Общие сведения:

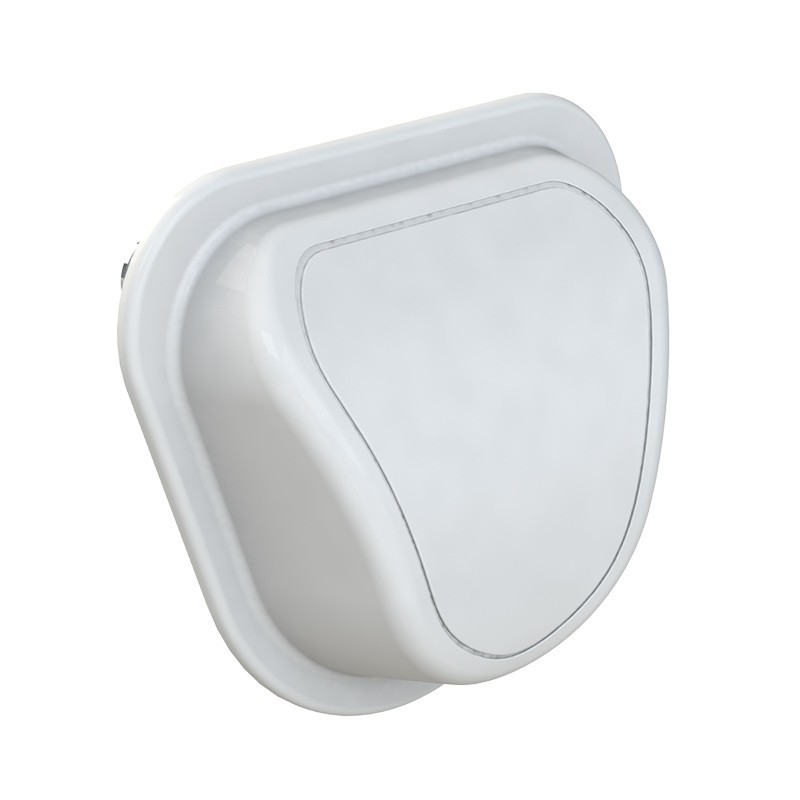

Облучатель АX-5500 Offset предназначены для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11b,g,n (WIFI) и IEEE 802.11а соответственно. Облучатели имеют ширину диаграммы направленности порядка 75-100 градусов по уровню -10dB и идеально подходит для применения в комплекте с офсетными короткофокусными зеркалами (Супрал, F/D=0.5÷0.7). Облучатель относится к классу полосковых антенных решеток. Для подключения необходимы кабельные сборки.
Достоинства антенны АX-5500 Offset:
- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
- Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Комплект поставки:
- Облучатель АX-5500 Offset
- Инструкция по установке (скачать)
- Упаковка из микрогофрокартона или полиэтилена
Артикул | AX-5500 OFFSET |
SKU | 100005805 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, мм | 60 х 110 х 80 |
Допустимая мощность, Вт | 10 |
КСВ в рабочем диапазоне частот, не более | 1.8 |
Материал излучателя | медь |
Материал кожуха | ABS |
Материал рефлектора | сталь |
Модель | AX-5500 OFFSET |
Поляризация | вертикальная |
Рабочий диапазон частот, МГц | 5100-6400 |
Разъемы | N-female |
