Бренд | Антэкс |
MIMO | MIMO 2x2 |
Вид | Облучатель WI-FI |
Входное сопротивление | 50 Ом |
Коэффицент усиления | 36 дБ |
Тип антенны | офсетный облучатель |
Тип разъема | N-female |
Условия эксплуатации | для офсетной антенны (тарелки) |
Общие сведения

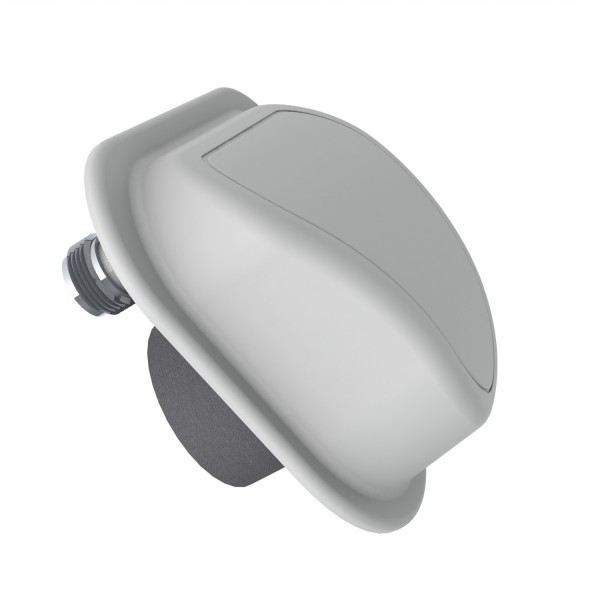

Облучатели АX-5500 Offset MIMO 2х2 предназначены для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11n MIMO 2x2 (Rocket M5 и пр.).Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций. Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.6-0.7).Для подключения необходимы кабельные сборки.
Достоинства антенны АX-5500 Offset MIMO 2х2
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Комплект поставки:
Артикул | AX-5500 OFFSET MIMO |
SKU | 100005806 |
Входное сопротивление, Ом | 50 |
Габаритные размеры, мм | 60 х 110 х 80 |
Допустимая мощность, Вт | 15 |
КСВ в рабочем диапазоне частот, не более | 1,8 |
Материал излучателя | медь |
Материал кожуха | ABS |
Материал рефлектора | сталь |
Модель | AX-5500 OFFSET MIMO |
Поляризация | вертикальная /горизонтальная /наклонная |
Рабочий диапазон частот, МГц | 5000-6000 |
Развязка между входами антенны, не менее Дб | >35 |
Разъемы | N-female х 2 |
Результирующее усиление (и ширина ДН) при различных диаметрах тарелки | 0,55м -27dBi 0,6м -28dBi 0,9м- 31,5dBi 1,2м -33,5dBi 1,5м -35,5dBi : 0,55м -27dBi 0,6м -28dBi 0,9м- 31,5dBi 1,2м -33,5dBi 1,5м -35,5dBi |
Собственный коэффициент усиления, дБи | 11 |
Ширина лепестков ДН в Е-плоскости (горизонтальной), ° | 75-85 по уровню -10 Дб |
Ширина лепестков ДН в Н-плоскости (вертикальной), ° | 75-85 по уровню -10 Дб |
