Встраиваемый беспроводной маршрутизатор. USB-порт для 3G/4G модема.

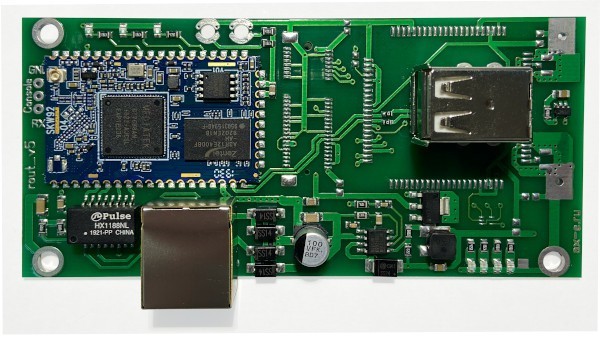

AXR-5U PoE представляет собой 3G/4G-роутер и предназначен для совместной работы с 3G/4G USB-модемами. Питание роутера осуществляется по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .
В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к USB-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны. Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории. Питание роутера осуществляется, как и впредыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:
Прост в использовании, необходимо только подключить питание и установить USB-модем с Sim-картой
Светодиодная индикация уровня принимаемого сигнала
Роутер снабжен собственным веб-инерфейсом
Для соединения с PoE инжектором используются стандартные Ethernet удлинители
Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
Широкий диапазон питающего напряжения роутера, защита от переплюсовки.
Комплект поставки:
Конструктив
OEM
Интерфейс подключаемого LTE-модема
USB 2.0
Чипсет роутера
MediaTek MT7688N 580 МГц
ОЗУ
64MB
ПЗУ
8MB (16MB под заказ)
Беспроводной стандарт WIFI
IEEE 802.11b/g/n , 2412 МГц÷2484 МГц
Мощность WIFI передатчика
IEEE 802.11n: 16dBm @HT20/40 MCS7
IEEE 802.11g: 16dBm @54MHz
IEEE 802.11b: 18dBm @11MHz
Скорость беспроводной передачи данных в WIFI-сети
11n: до 150Мбит/с (динамическая)( MCS0--MCS7 @ HT20; MCS0--MCS7 @ HT40)
11g: до 54Мбит/с (динамическая)
11b: до 11Мбит/с (динамическая)
до 300Мб/с - под заказ
Тип модуляции
OFDM (BPSK, QPSK, 16-QAM, 64-QAM), DSSS (DBPSK, DQPSK, CCK)
Режим работы
3G/4G WiFi Роутер; Точка доступа; Клиент точки доступа
Безопасность
WEP64/128, TKIP, AES, WPA, WPA2, WAPI.
LED Индикация
Wireless-Link; Wired-Link, WPS, RSSI
Операционная система
OpenWRT/LEDE
Разъемы гнездо USB - 1шт., розетка RJ45 - 1шт., розетка U.fl - 1шт.,
Стандарт питания passive PoE
Напряжение питания, В
7÷24
Ток потребления при разных значениях питающего напряжения 800÷1000mA@7V, 200÷250mA@24V
Габаритные размеры, мм
107 х 55 х 20
Посадочные места
3 отверстия ф4,1мм, расположение в вершинах прямоугольника 45 мм х 97 мм
Рабочий диапазон температур роутера без установки в бокс
-20°С...+70°С при влажности воздуха 10÷90%, без образования конденсата
Артикул | AXR-5U PoE |
SKU | 100013538 |
Габаритные размеры, мм | 107 х 55 х 20 |
Комплектация | Маршрутизатор AXR-5U PoE
POE инжектор (опция)
Блок питания 12 вольт/1А (опция)
WI-FI печатная антенна (опция)
Патч-корд/удлинитель из витой пары (опция)
Инструкция по подключению с кратким описанием WEB-интерфейса (скачать)
Упаковка из картона или полиэтилена. |
Модель | AXR-5U PoE |
Напряжение питания, В | 7÷24 |
