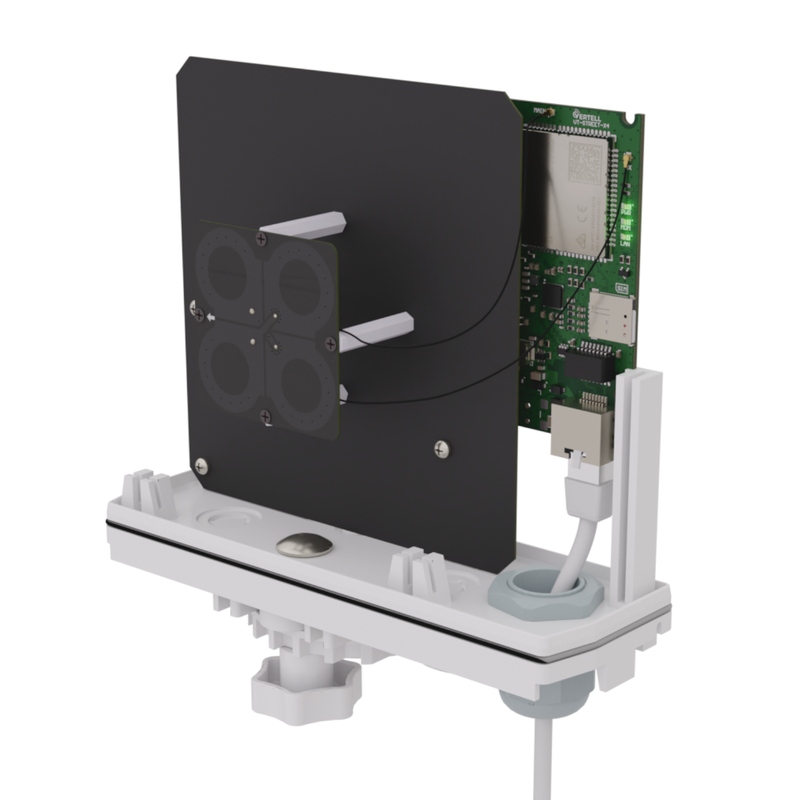

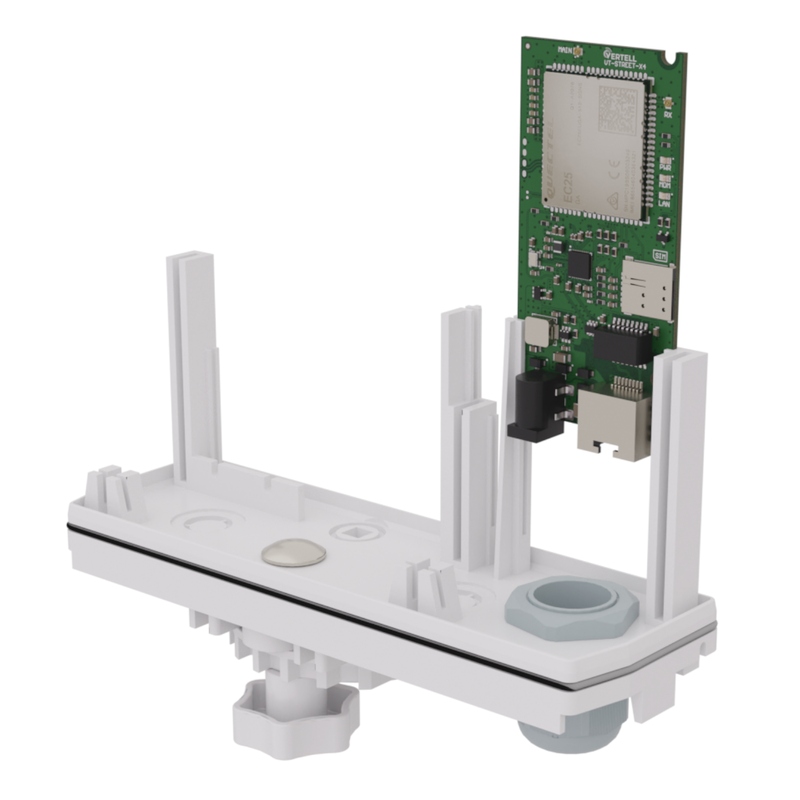

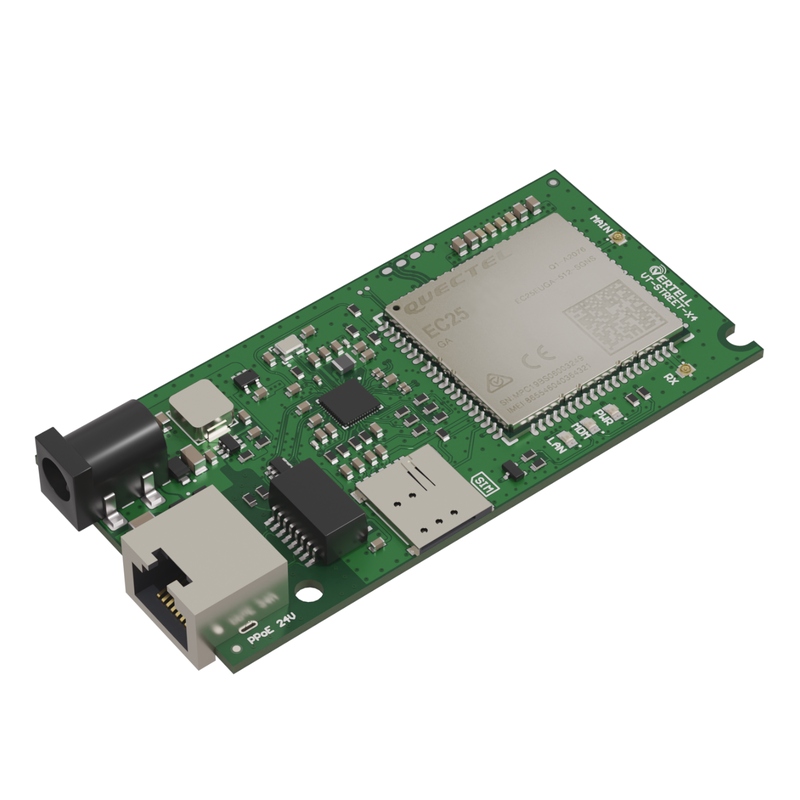

Роутер Vertell VT-STREET-X4 – встраиваемый 3G/4G роутер.  Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги. Дизайн роутера идеально совместим с антенной VT-BOOST-9 MIMO 2x2. Так же мы рекомендуем использовать роутер с антеннами Антекс PETRA BB MIMO 2x2 UniBox и антеннами Антекс модели Vika. Пигтейлы для подключения роутера к антенне есть в комплекте с роутером.

Конструкция и элементная база роутера Vertell VT-STREET-X4 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

Vertell VT-STREET-X4 оснащен слотом Nano-SIM. Слот не допускает самопроизвольного отсоединения сим карты при вибрациях и температурных колебаниях.

Схема подключения

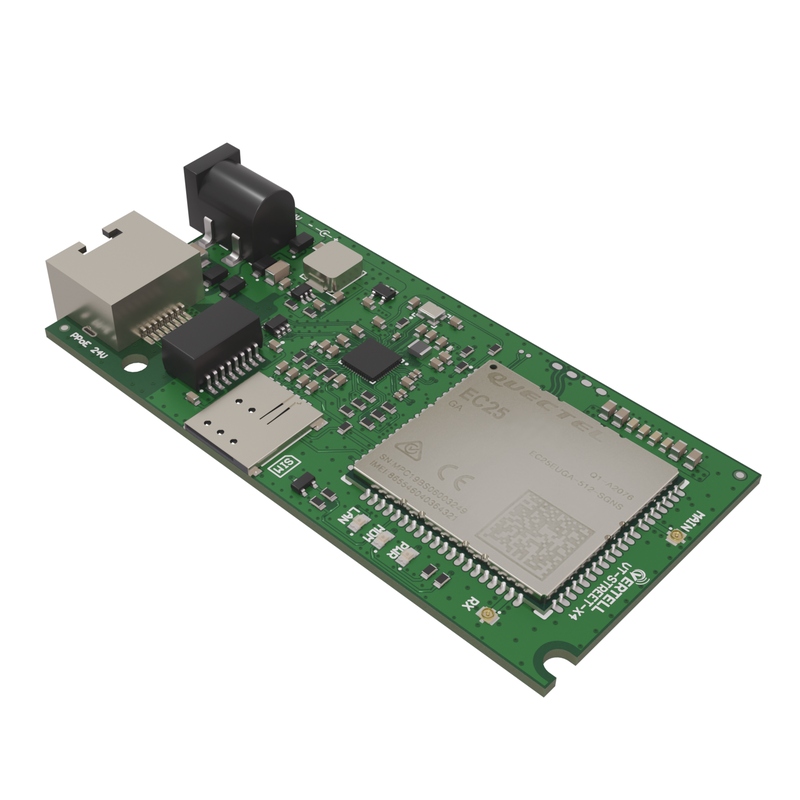

Роутер оснащен двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX - к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

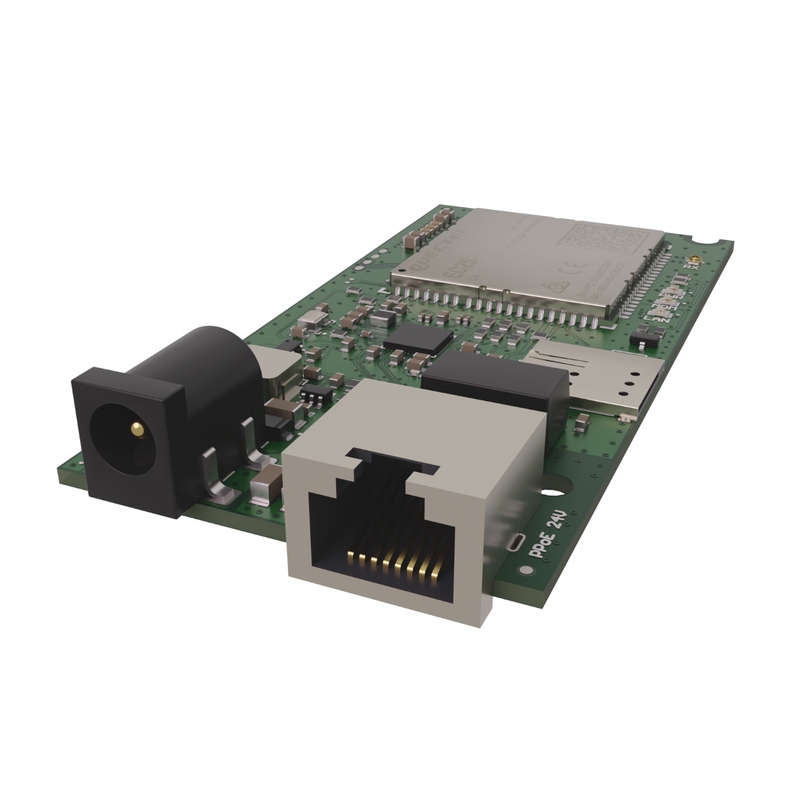

Подключение роутера Vertell VT-STREET-X4 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через пассивный POE-инжектор совместно с подачей напряжения на роутер с помощью блока питания 12 - 24 V. При длине трассы до 30 м можно использовать блок питания 12 V. При больших длинах патч-корда (свыше 30 м) рекомендуется использовать блоки питания с напряжением от 15 до 24 V по соответствию длине кабельной трассы. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).

Настройка и управление

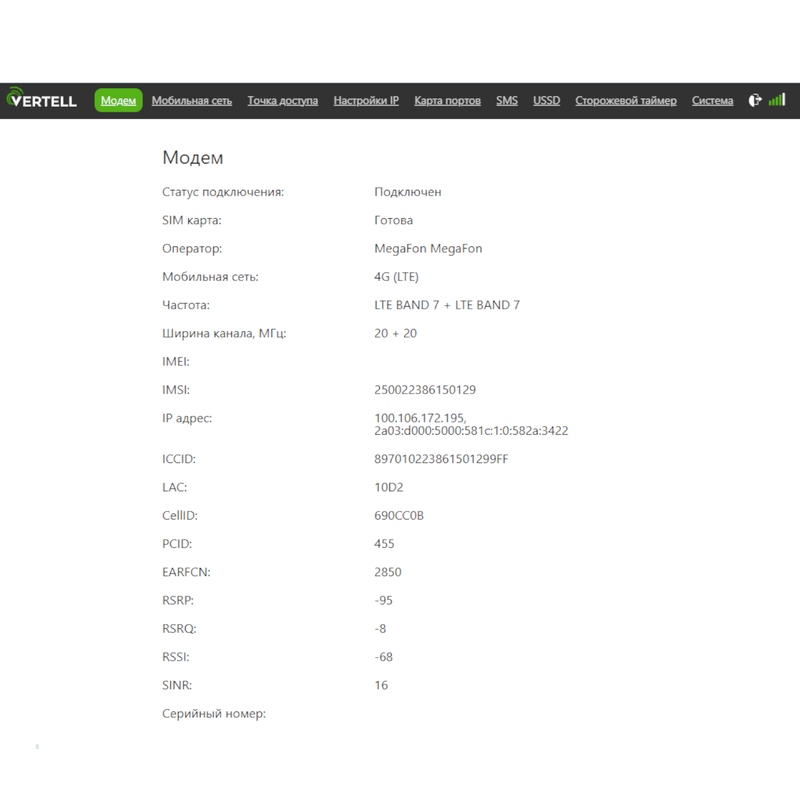

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера. Полная инструкция по ссылке.

В комплект входит 1 антенна VT-ANT-S1-UFL для возможности предварительной настройки роутера.

Функционал позволяет:

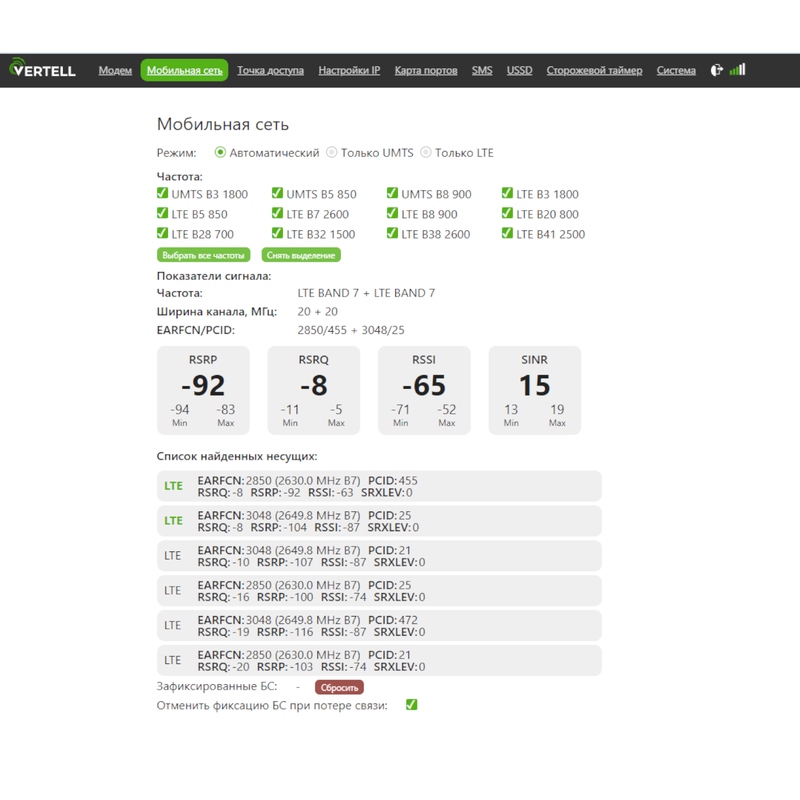

Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.
Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности
Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по витой паре.
Технология подачи питания и данных по одному кабелю Passive-POE 12-24 В.
Компактный размер роутера – 90x45 мм.
Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.

Основные характеристики
Тип продукта    Роутер
Диапазон температур    -40 ... +70 °C
Интерфейс    Ethernet
Вес    42 г
Гарантия    12 месяцев
Диапазон частот
LTE FDD: B1, B3, B7, B8, B20, B28A;

LTE TDD: B38, B40, B41;

UMTS: B1, B8;

GSM: B3, B8

Скорость передачи данных
LTE: 150 Mbps (DL) 50 Mbps (UL),
DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL),
UMTS: 384 Kbps (DL) 384 Kbps (UL),
EDGE: 236.8 Kbps (DL) 236.8 Kbps (UL)
Модуль роутера    EC25
Категория LTE    4
Скорость LAN    10/100 Мбит/с
Тип антенных разъемов    MHF4 (IPEX4) (50 Ом)
Слот SIM-карты    Nano-SIM
Номинальный ток потребления*                           0.35 А
Пиковый ток потребления*    1 А
Напряжение питания        12 - 24 В Passive PoE (контакты 4,5,7,8)
Комплектация
Роутер Vertell VT-STREET-X4 - 1 шт.
Пигтейл SMA-Female MHF4 (IPEX4) - 2 шт.
Антенна VT-ANT-S3-MHF4 - 1 шт.
Страна изготовления    Россия
